НАЗНАЧЕНИЕ:
Вертикальные многоцелевые обрабатывающие центры TOPMILL 850F предназначены для высокоточной обработки металла, для производства деталей и узлов машин и механизмов, пресс-форм и т.д. Такие операции как фрезерование, сверление, зенкерование, растачивание, нарезание резьбы, обработка двухмерных и трехмерных изогнутых поверхностей, обработка наклонных поверхностей.
КОМПЛЕКТАЦИЯ:
№ |
Наименование |
Спецификация |
Информация |
1 |
Шпиндель |
BT40 |
POSA VOLIS (Тайвань) |
2 |
Магазин автосмены инструмента |
BT40 - 24T |
OKADA (Тайвань) |
3 |
ШВП по оси Х / Y / Z |
P4 |
HIWIN (Тайвань) |
4 |
Подшипник винтовой |
|
NSK / FAG (Япония) |
5 |
Насос-кулант |
|
Китай |
6 |
Автоматическая система смазки |
|
Китай |
7 |
Пневмосистема |
|
AirTac (Тайвань) |
8 |
Линейные направляющие квадратного сечения по осям Х / Y /Z |
45 мм |
HIWIN (Тайвань) |
9 |
Поворотный стол (4 ось) с задней бабкой |
250 мм |
TJR (Тайвань) |
Технические характеристики
-
Модель
TOPMILL 850S
-
Размеры рабочего стола, мм
1000 х 500
-
Наибольшая нагрузка на стол, кг
600
-
T-пазы стола, мм
18 х 150 х 5
-
Перемещение по оси X, мм
800
-
Перемещение по оси Y, мм
500
-
Перемещение по оси Z, мм
500
-
Расстояние от торца шпинделя до поверхности рабочего стола, мм
150 - 710
-
Расстояние от шпинделя до колонны, мм
610
-
Направляющие перемещения, X / Y / Z
Линейные направляющие (С3)
-
Шарико-винтовые пары, X / Y / Z
Класс точности P4
Шпиндель VOLIS (Тайвань) – ременной привод:
-
Обороты шпинделя, об/мин-1
12 000
-
Охлаждение шпинделя
масляное
-
Мощность электродвигателя главного привода (пост. / 30 мин.), кВт
7,5 / 11
Инструментальная система OKADA (Тайвань):
-
Тип хвостовика инструмента
ВТ40
-
Емкость магазина инструмента
24
-
Максимальный вес устанавливаемого инструмента, кг
8
-
Максимальный диаметр устанавливаемого инструмента, мм
100
-
Максимальная длина устанавливаемого инструмента, мм
300
Скорость перемещений:
-
Быстрые перемещения по осям Х / Y / Z, мм/мин
30 000 / 30 000 / 20 000
-
Скорость обработки, мм/мин
1 - 12 000
Точность:
-
Точность позиционирования, мм
± 0,005 / 300
-
Повторяемость, мм
± 0,003 / 300
Энергопотребление:
-
Напряжение, В / Частота, Гц
380 ± 10% / 50 ± 10%
-
Общая установленная мощность, кВт
18
Пневмосистема:
-
Давление воздуха, МПа
0,6
Габаритные размеры:
-
Длина, мм
2800
-
Ширина, мм
2300
-
Высота, мм
2560
-
Вес, кг
5500
Конструктивные особенности
![](https://a-iljqs-314-site.smink.ru/smink/published/get_image/?image=|o|d-78|i-39363&t=6c1cc9174f45fcec86e242ceb6dc0cd4&name=39363_da7bd7367e0f90633780b4d0f9634108.jpeg) |

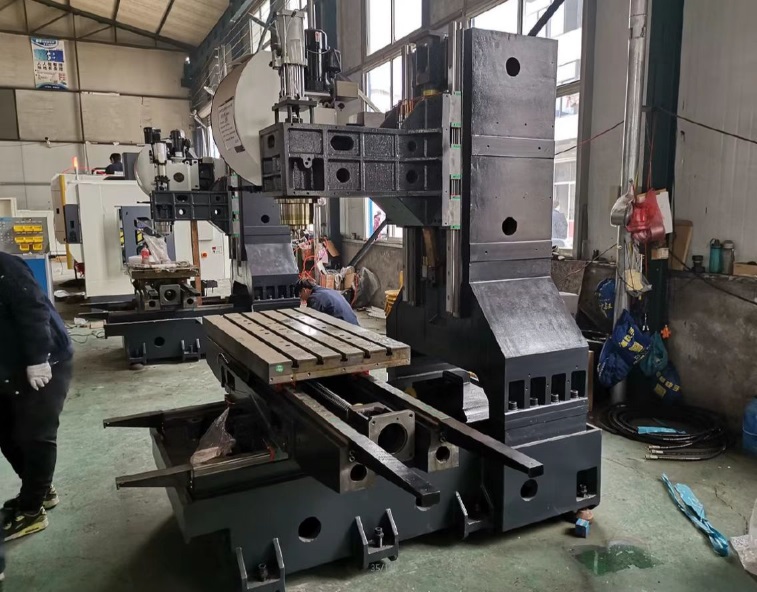

ЦЕЛЬНОЛИТАЯ МАССИВНАЯ СТАНИНА
Станина станка отливается из высокопрочного сплава чугуна марки Mehanite. Отсутствие вибраций при обработке, жесткость и стабильность конструкции, обеспечивают высокое качество обработки и получаемых изделий. Для снятия напряжения металла, станины проходят обжиг.
Основание колонны увеличено, благодаря чему конструкция имеет практически неограниченный запас прочности.
|
![](https://a-iljqs-314-site.smink.ru/smink/published/get_image/?image=|o|d-78|i-39364&t=435bea583fbe6c15247a158d83a1022b&name=39364_6ba0ea7fb57d70fb0cce1f3c49e036cb.jpeg) |

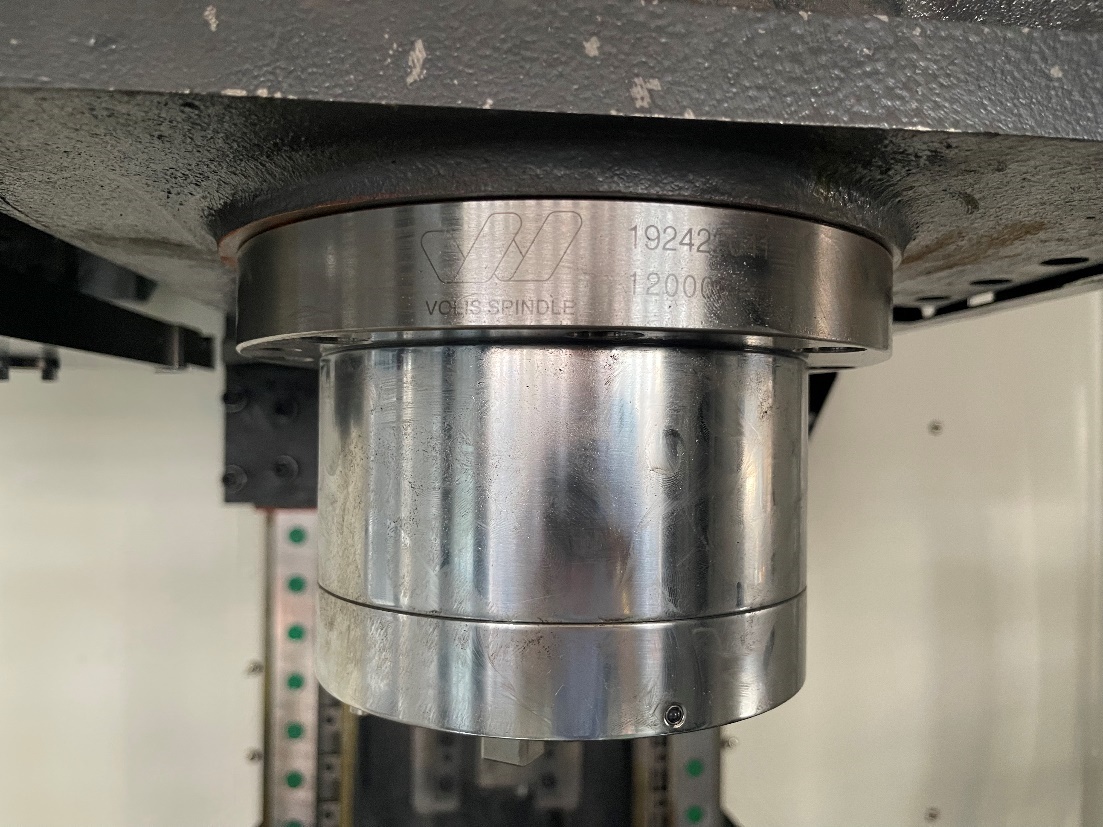

ПРОМЫШЛЕННЫЙ ЭЛЕКТРОШПИНДЕЛЬ VOLIS (ТАЙВАНЬ)
Вертикальный обрабатывающий центр с ЧПУ MetalTec TOPMILL 850F, укомплектован высокоточным электрошпинеделем ведущего мирового производителя.
Сборка шпинделей VOLIS - осуществляется при непрерывном контроле всех этапов производства службой качества. Точное соблюдение всех производственных нормативов, позволило компании заработать репутацию поставщика оборудования наивысшего качества.
Высокая точность и жесткость достигаются благодаря высокоточным подшипникам P4. Благодаря заводской балансировке на высокопрецизионном оборудовании, шпиндели VOLIS превосходят своих аналогов по мощностным параметрам, точности, ресурсу и качеству.
|
![](https://a-iljqs-314-site.smink.ru/smink/published/get_image/?image=|o|d-78|i-39365&t=18994d64893f2651783be0a946f4fecb&name=39365_69d699702b2d3bcd02f19b1bcd85a0ca.jpeg) |

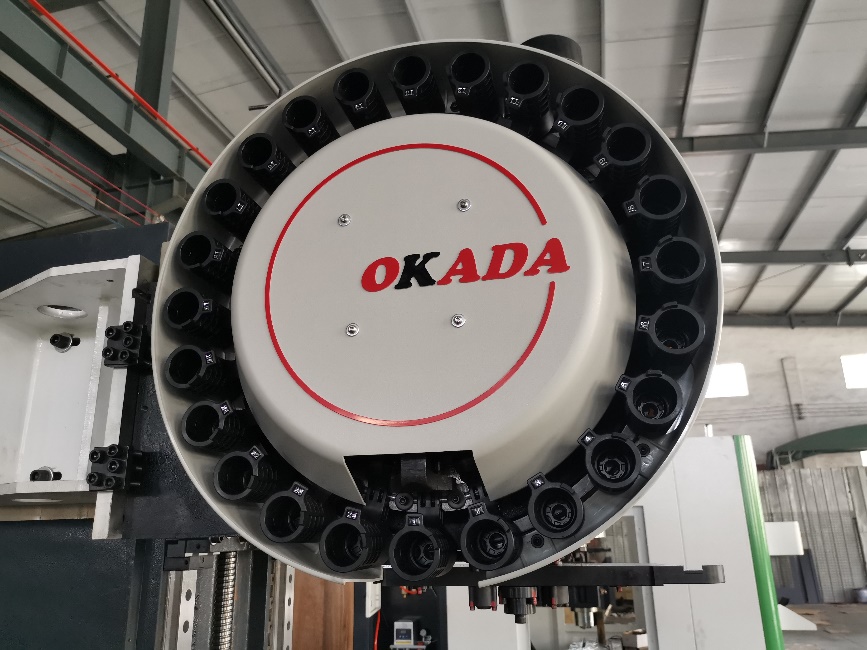

МАГАЗИН АВТОМАТИЧЕСКОЙ СМЕНЫ ИНСТРУМЕНТА НА 24 ЕДИНИЦЫ (ТАЙВАНЬ)
Смена инструмента происходит автоматически, по заданной оператором программе очередности.
Очередность смены, и номер ячейки инструмента, устанавливаются оператором в зависимости от обрабатываемой заготовки и программы обработки.
|
![](https://a-iljqs-314-site.smink.ru/smink/published/get_image/?image=|o|d-78|i-39366&t=3524ef9054104df15b0b6a139b009fa4&name=39366_83287a7f711b02e8a0f1feb90cefa4bf.jpeg) |

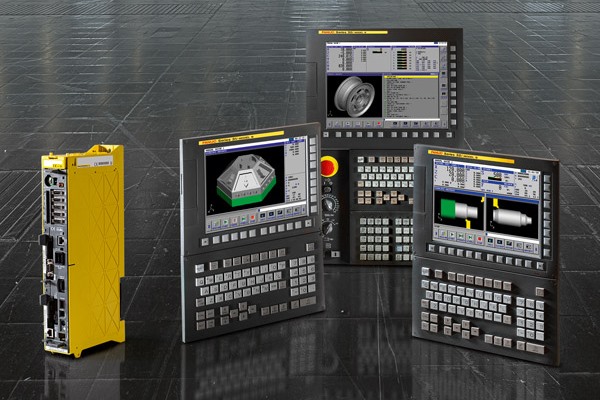

СИСТЕМА УПРАВЛЕНИЯ FANUC 0i MF PLUS
Благодаря единому подходу FANUC к управлению, системы ЧПУ FANUC просты в эксплуатации и программировании, а также не требуют длительного обучения.
Кроме того, совместимость с более поздними версиями означает, что существующие программы можно использовать повторно, что в свою очередь снижает совокупную стоимость владения.
|
![](https://a-iljqs-314-site.smink.ru/smink/published/get_image/?image=|o|d-78|i-39367&t=3095c8a2e52a289e627ea05fdff397d3&name=39367_dfccf8d907a090377f0a4b9688fa4d1a.jpeg) |

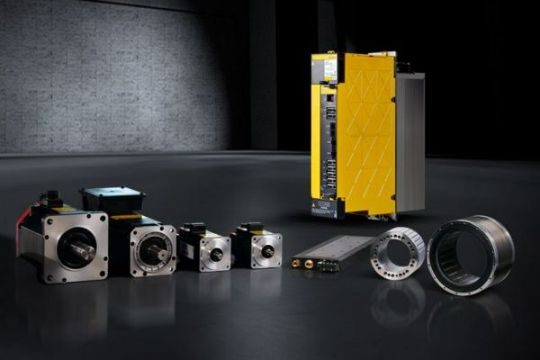

ЦИФРОВЫЕ СЕРВОДВИГАТЕЛИ И ДРАЙВЕРЫ FANUC
Приводные системы FANUC отличаются высокой совместимостью, обеспечивая максимальную производительность оборудования.
FANUC предлагает широкий ассортимент приводных систем с серводвигателями и двигателями вращения шпинделя любого размера, объединенных в высокопроизводительные комплектные узлы.
|
![](https://a-iljqs-314-site.smink.ru/smink/published/get_image/?image=|o|d-78|i-39368&t=4312bd3149fbbab61e7bf7d0037eb3cb&name=39368_5d19e674b368e5e2b4ad67d93c21cbc1.jpeg) |

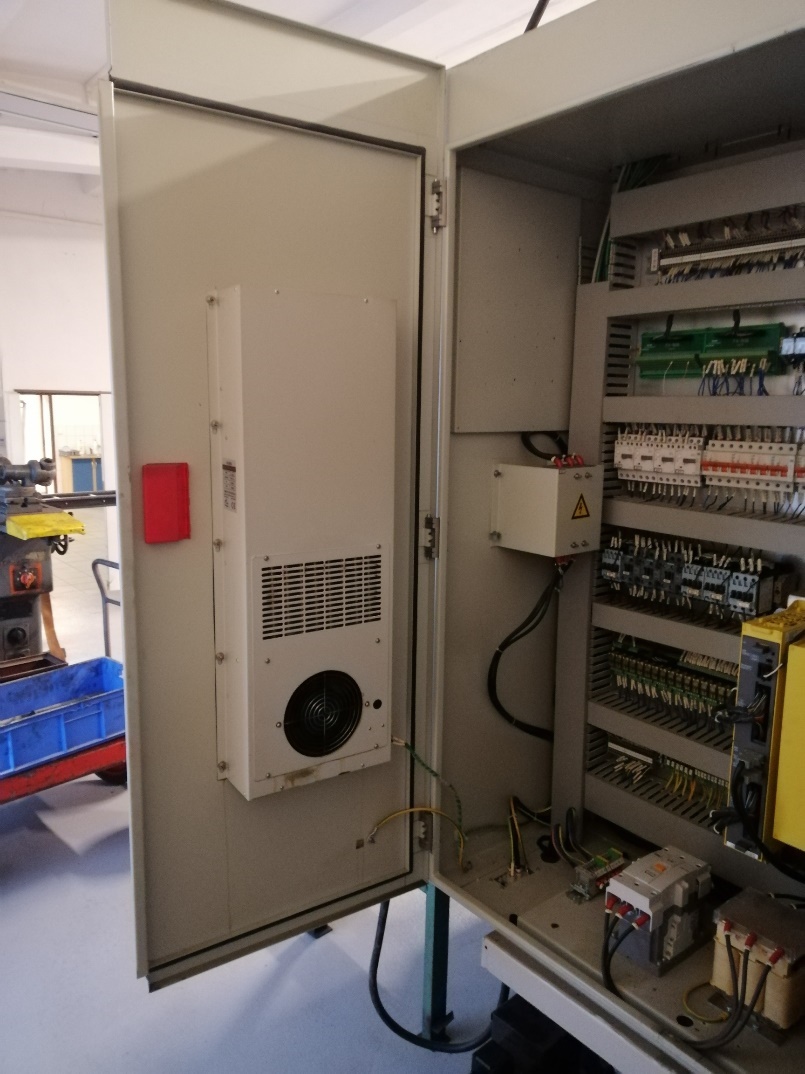

ЭЛЕКТРИЧЕСКИЙ ШКАФ С КОМПОНЕНТАМИ
Шкаф служит для надежного хранения электрокомпонентов, которые передают и обмениваются информацией с исполнительными механизмами (серводвигателями и ЧПУ).
Шкаф оборудован кондиционером, который не позволяет нагреваться драйверам, электрическим платам и контакторам в процессе работы станка.
Драйверы для серводвигателей, отвечающих за перемещение суппорта по осям Х и Z – Fanuc (Япония).
Контакторы – Sсhneider (Франция).
|
![](https://a-iljqs-314-site.smink.ru/smink/published/get_image/?image=|o|d-78|i-39369&t=23e71c065ac6587f13b290363351d52c&name=39369_dc727fcb70590c6076f66adab5d5c734.jpeg) |

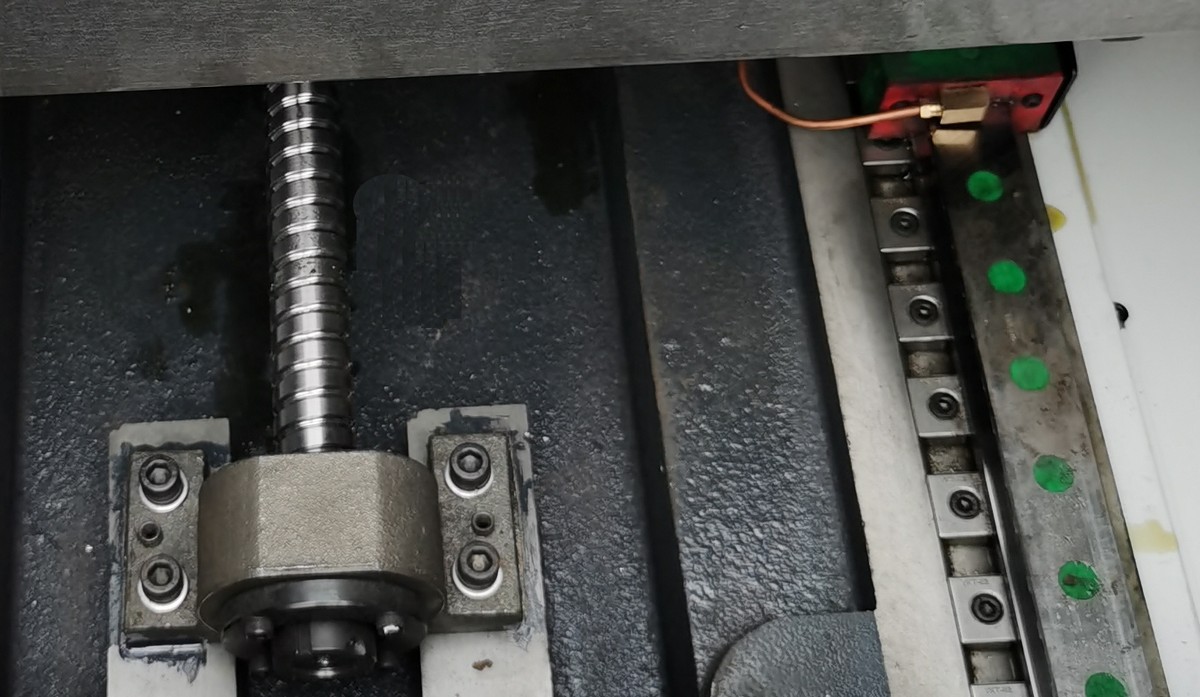

ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ HIWIN (ТАЙВАНЬ)
- Высокая технологичность;
- Продолжительный период эксплуатации;
- Высокие скорости перемещения;
- Высокая несущая способность;
- Простота смазки и взаимозаменяемость.
|
![](https://a-iljqs-314-site.smink.ru/smink/published/get_image/?image=|o|d-78|i-39370&t=7b5743ac08df3bfc62907cfb90106f7f&name=39370_397159464ecd935fe500725c66c6f259.jpeg) |

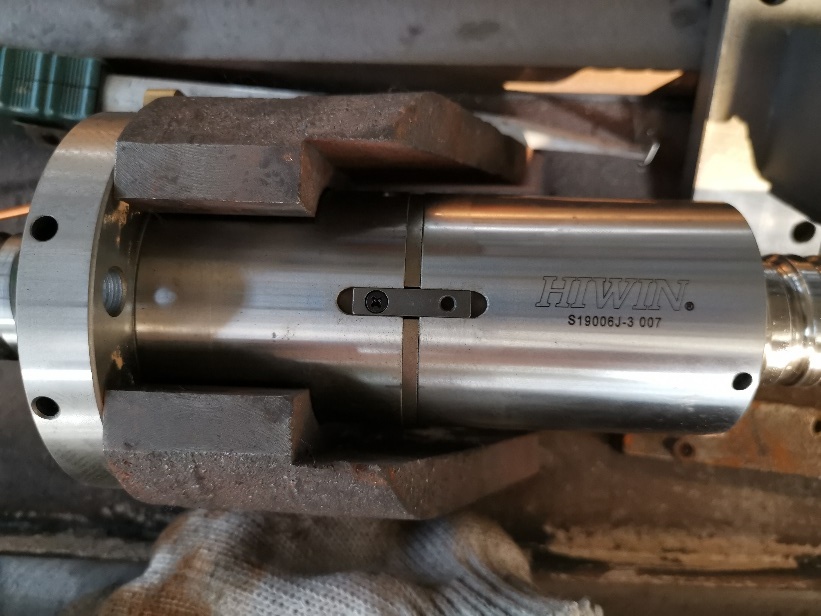

ШАРИКО-ВИНТОВЫЕ ПЕРЕДАЧИ HIWIN
Представляют собой модули преобразования крутящего момента двигателя в перемещение закрепленного на винте рабочего компонента станка.
ШВП состоят из несущего винта, гайки-блока с обоймой шариков, а также механизма циркуляции шариков внутри гайки-блока. Шарико-винтовые передачи HIWIN используются в качестве передач перемещения по всем 3 осям (X / Y / Z).
Превосходное качество производимых компонентов, позволяют добиться высочайших технических показателей точности, надежности и жесткости.
|
![](https://a-iljqs-314-site.smink.ru/smink/published/get_image/?image=|o|d-78|i-39371&t=63a0678e2aca66eeb6de64abb82db73b&name=39371_570d8dd22d73e52341178f0b52776e71.jpeg) |

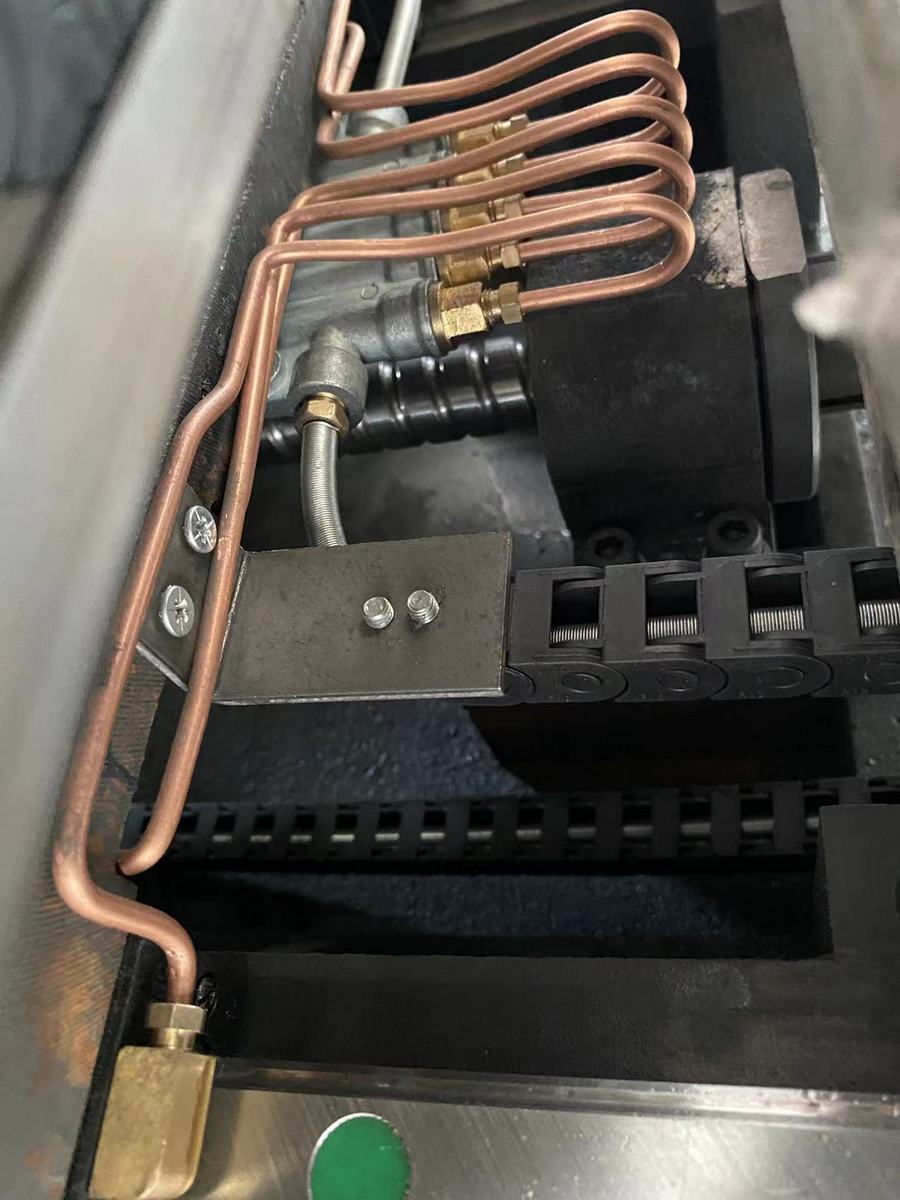

АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ
Обеспечивает бесперебойную своевременную смазку узлов станка – ШВП и направляющих.
Данная система обеспечивает долгий срок службы оборудования с сохранением заводских технических характеристик и параметров точности.
|
![](https://a-iljqs-314-site.smink.ru/smink/published/get_image/?image=|o|d-78|i-39372&t=b3ee9eb8a250658f18ca27e2d4e73d57&name=39372_f1a1d0194e3a6877b02217b4169df37f.jpeg) |

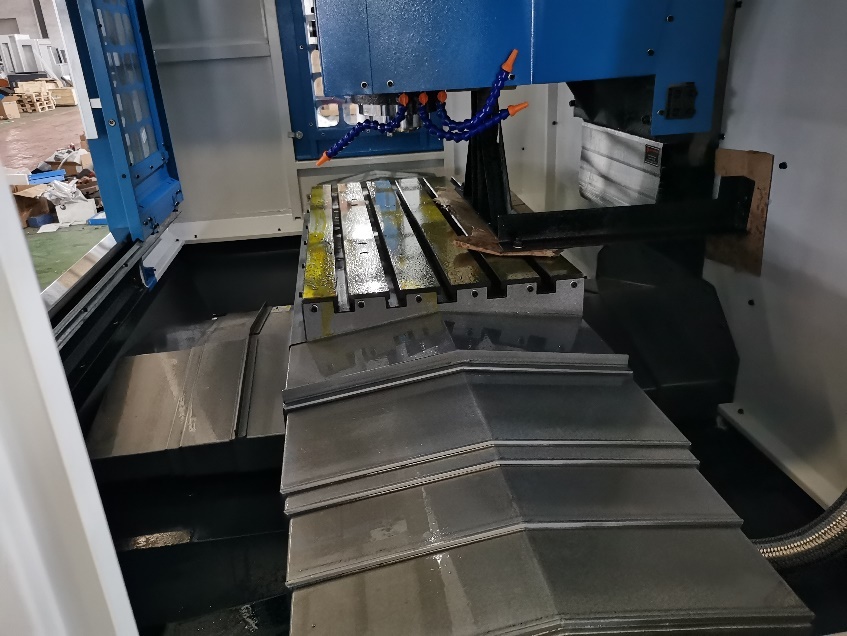

ТЕЛЕСКОПИЧЕСКИЕ ЗАЩИТНЫЕ КОЖУХИ
Направляющие качения надежно защищены от воздействия СОЖ и стружки телескопическими защитами, что позволяет значительно снизить механические воздействия и увеличить срок службы.
Таким образом станок сохраняет заявленные заводом характеристики при самых тяжелых условиях эксплуатации.
|
![](https://a-iljqs-314-site.smink.ru/smink/published/get_image/?image=|o|d-78|i-39373&t=fee983d707c31db87e83cfa07b9654b8&name=39373_3f1203015d24a35200ab60d42ed4196e.jpeg) |

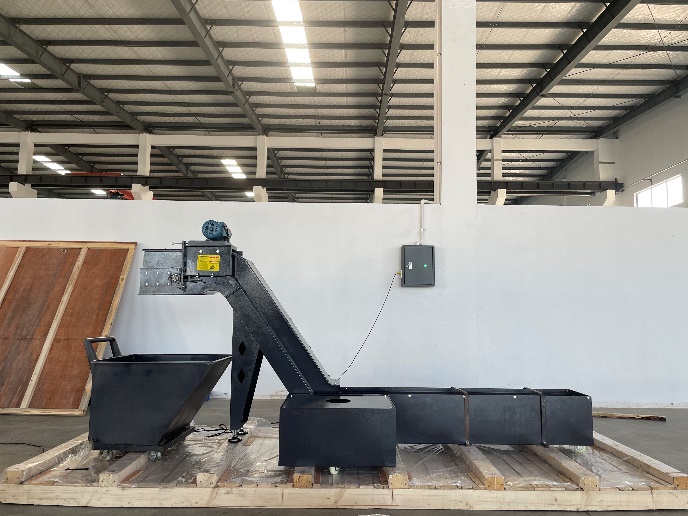

ТРАНСПОРТЕР ДЛЯ УДАЛЕНИЯ СТРУЖКИ ЛЕНТОЧНОГО ТИПА
Удаляет стружку из станка и выпускает ее в идущую в комплекте тележку с минимальным выводом СОЖ. Необходимое решение для высокопроизводительного использования станка.
|
![](https://a-iljqs-314-site.smink.ru/smink/published/get_image/?image=|o|d-78|i-39374&t=a4eb8e4fe69f007e2b8de2d0df1354bf&name=39374_7b5752e3d4e7a9d54656433e9b9f4052.jpeg) |

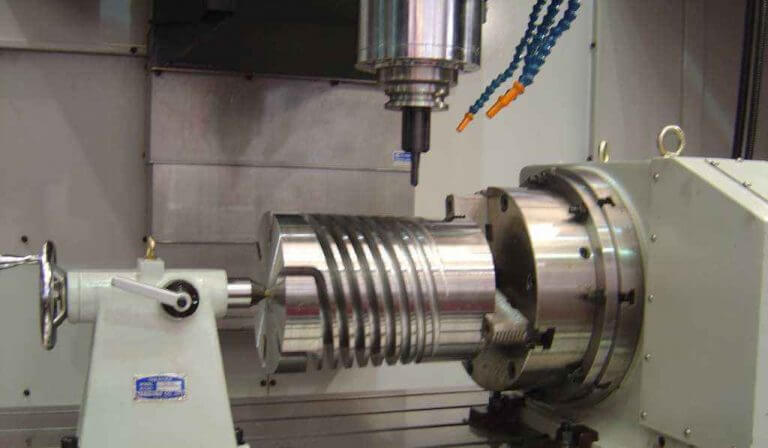

4 ОСЬ (ПОВОРОТНЫЙ СТОЛ ⌀250 мм с задней бабкой) (КОМПЛЕКТАЦИЯ 3+1)
Станок оснащен поворотным столом диаметром 250 мм, что позволяет производить обработку сложных деталей с меньшим количеством «переустановки» деталей.
|
