НАЗНАЧЕНИЕ:
Ленточнопильный автоматический станок MetalTec BS 300 СA предназначен для резки заготовок из металлов: цветных, никелевых, титановых, а также высоколегированных и конструкционных сталей.
Конструктивное устройство станка, классическое для данного типа оборудования: в качестве базы используется станина, а в качестве режущего модуля - пильная рама. Пильная рама симметрично базируется на двух колоннах высокой стабильности, которые обеспечивают точное и плавное перемещение режущего модуля в процессе обработки.
На данном станке осуществляется обработка в автоматическом режиме. В автоматическом режиме - станок самостоятельно осуществляет весь цикл резки: фиксация заготовки, опускание рамы, процесс резки, остановка пильного полотна, поднятие рамы, разжатие основных тисков, и продвижение заготовки.
Непосредственно процесс резки осуществляется пильным полотном (ленточная пила), которая сварена в кольцо и установлена на пильной раме, методом натяжения на шкивы. Привод осуществляется одним шкивом, что является типовым для данного вида оборудования.
ОСНОВНЫЕ ОСОБЕННОСТИ:
- Высокотехнологичные направляющие пильного полотна повышенной жесткости, позволяют продлить срок службы пильного полотна и повысить качество обработки детали;
- Сбалансированная пильная рама, обеспечивает надежный и стабильный процесс резки;
- Плавный и точный подъем / опускание пильной рамы - благодаря 2 колонной конструкции;
- Тиски с гидравлическим прижимом, оптимально удобны для фиксации заготовок разных размеров;
- Автоматическая остановка пильного полотна и поднятие пильной рамы после окончания резки;
- Точная настройка пильного полотна, позволяет устранить люфт и обеспечить точный и безопасный процесс резки. Для достижения наилучшего качества и скорости резки, скорость подачи можно плавно отрегулировать;
- Точная и плавная настройки скорости движения пильного полотна, позволяет оптимально продлить ресурс прочности пильного полотна, и обеспечивает наилучший процесс резки;
- Автоматическое продвижение заготовок и подача их в зону резки, позволяет с высокой точностью ± 0,2 мм выполнять повторение предыдущего цикла пиления.
СХЕМА ОБРАБОТКИ:
СТАЛЬНЫЕ ТРУБЫ |
ПРОКАТ РАЗЛИЧНОЙ ФОРМЫ |
МЕТАЛЛИЧЕСКИЙ ПРУТОК |
![](https://a-iljqs-314-site.smink.ru/smink/published/get_image/?image=|o|d-77|i-39272&t=ae38afce78f246f6aa1a840e6c66a683&name=39272_8ef628141f7033803cc72b7313c1ac13.jpeg) |
![](https://a-iljqs-314-site.smink.ru/smink/published/get_image/?image=|o|d-77|i-39276&t=bd0d156ac369e32f09c3a8c0fd9511cc&name=39276_64f9284ee8f4c735921999e1438b1f33.jpeg) |
![](https://a-iljqs-314-site.smink.ru/smink/published/get_image/?image=|o|d-77|i-39274&t=07c53c1220ff1e18769e87c5059161a6&name=39274_502ed806bf2fadb50d28fa8488790a56.jpeg) |
ПРЕИМУЩЕСТВА АВТОМАТИЧЕСКОГО ЛЕНТОЧНОПИЛЬНОГО СТАНКА:
- Автоматическое опускание и подъем пильной рамы, продвижение материала - позволяет автоматизировать процесс резки от первой загрузки заготовки до получения готовых заготовок, а также повысить производительность, качество резки и безопасность при работе.
- Высокая точность обработки благодаря управляемым направляющим с подшипниками - позволяет получить более качественный рез в сравнении с аналогами других производителей.
- Экономия материала при обработке, за счет малой ширины резки - позволяет экономить материал, а также производить точный распил за счет минимальной вибрации ленточного полотна.
- Пакетная резка, и резка нескольких заготовок одновременно - позволяет экономить время на обработку, распиливая несколько заготовок за одну установку.
- Возможность резки различных заготовок: труб, профилей и т.д. - делает станок широко применимым как на мелких производствах и мастерских, так и серийно обработать большинство материалов.
ПРИНЦИПЫ УКЛАДКИ ЗАГОТОВОК ДЛЯ ЗАЖИМА:

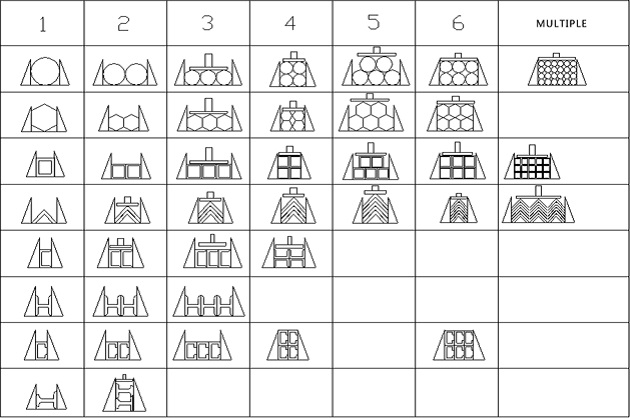

Для обеспечения стабильности положения заготовок при пилении, следуйте общим правилам укладки заготовок для зажима в тисках. Основные принципы и примеры укладки, в зависимости от формы поперечного сечения заготовки и количества укладываемых заготовок представлены на следующей диаграмме.
Неправильное крепление и сохранение подвижности может привести к смещению заготовки в процессе пиления и повреждению пильного инструмента.
![](https://a-iljqs-314-site.smink.ru/smink/published/get_image/?image=|o|d-77|i-39340&t=448949eaf7e13e98bbf8e72ef4c8ed62&name=39340_230f83cf88da6762a5eae9e1f0fbac4d.jpeg)
Технические характеристики
-
Модель
BS 300 CA
-
Диаметр резки под 90˚, мм
300 - 300 x 300
-
Размеры пильного полотна, мм
3505 x 27 x 0,9
-
Скорость резания, м/мин
20 - 80
-
Сечение обрабатываемой детали при – 90°, мм
● 300
▅ 300 x 300
-
Контроллер (до 5 программ в одном цикле резки)
ЧПУ
-
Система крепления заготовки
Гидравлические тиски с прижимом для пакетной резки
-
Мощность двигателя, кВт
3
-
Мощность мотора гидравлики, кВт
0,75
-
Гидравлическая помпа, кВт
0,04
-
Продвижение за один цикл подачи, мм
500
-
Точность подачи, мм
±0,2
Габаритные размеры:
-
Длина, мм
2000
-
Ширина, мм
2450
-
Высота, мм
1750
-
Вес, кг
1450
Конструктивные особенности
![](https://a-iljqs-314-site.smink.ru/smink/published/get_image/?image=|o|d-77|i-39341&t=2180268dcb1793e01ceaa06ef28b174b&name=39341_4ffe2a73fc56d6b28df2b234482685a4.jpeg) |

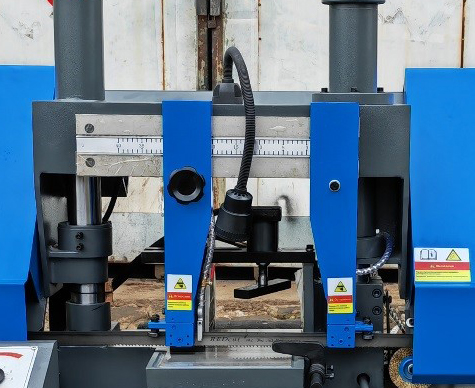

НАПРАВЛЯЮЩИЕ ПИЛЬНОГО ПОЛОТНА
Направление полотна с сохранением точности распила, осуществляется благодаря направляющим с двух сторон (выхода и входа полотна).
Плавность и стабильность хода достигается благодаря подшипникам. Жесткие направляющие позволяют надежно подавать ленточное полотно, избегая вибрации.
|
![](https://a-iljqs-314-site.smink.ru/smink/published/get_image/?image=|o|d-77|i-39342&t=2d797476f9678e2d92f3035eaaa52698&name=39342_4561a44f9121a957af81d1e48726e87e.jpeg) |
КОЛОННЫЙ ТИП СТАНКА
Пильный модуль перемещается по двум массивным колоннам. Данный способ установки пильного модуля обеспечивает в отличии от маятникового типа - точность и параллельность перемещения пильного модуля, плавность хода и жесткость подачи.
Массивная жесткая станина превосходно справляется с вибрациями в процессе резки, чем продлевает ресурс инструмента и сохраняет точность обработки.
|
![](https://a-iljqs-314-site.smink.ru/smink/published/get_image/?image=|o|d-77|i-39343&t=89cb46e6034045ef39635155a473745d&name=39343_9fb918cc53a6f9b9f4fd182ede496ad6.jpeg) |

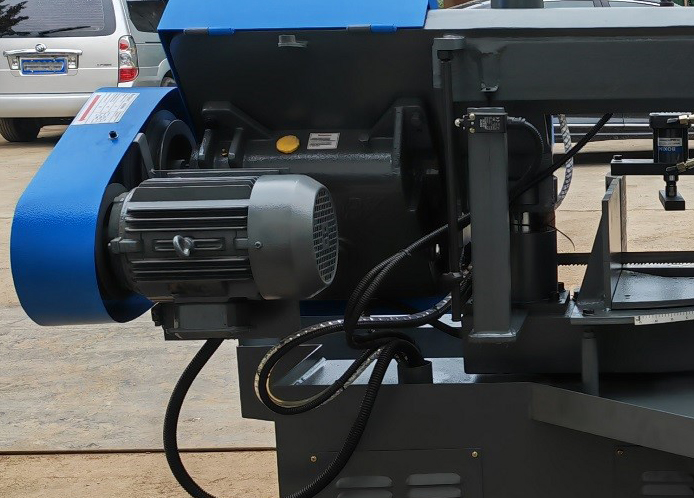

ГЛАВНЫЙ ДВИГАТЕЛЬ
Мощный промышленный двигатель обеспечивает стабильную работу и производительность. На станки устанавливаются двигатели мощностью 3 и 4 кВт.
|
![](https://a-iljqs-314-site.smink.ru/smink/published/get_image/?image=|o|d-77|i-39344&t=408a7ba178b07f04ad7979ef5e290c50&name=39344_b722939bd2688c1ce44dff8f322f6a38.jpeg) |

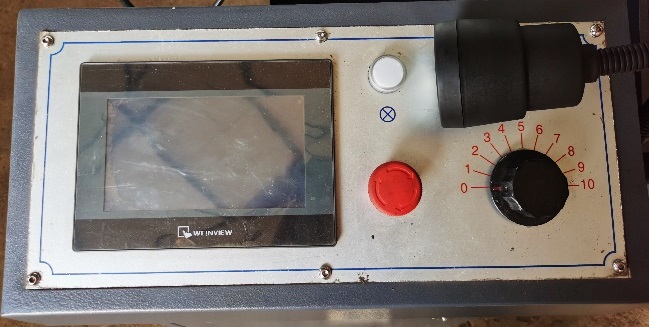

ПАНЕЛЬ ОПЕРАТОРА
Эргономичная панель оператора позволяет беспрепятственно управлять рабочими узлами станка:
- пуск цикла пиления в автоматическом режиме;
- управление органами станка в ручном режиме.
|
![](https://a-iljqs-314-site.smink.ru/smink/published/get_image/?image=|o|d-77|i-39345&t=25781f12518205a69bce427f82d0cfda&name=39345_1e373cc85461ea524a0132de363b199c.jpeg) |

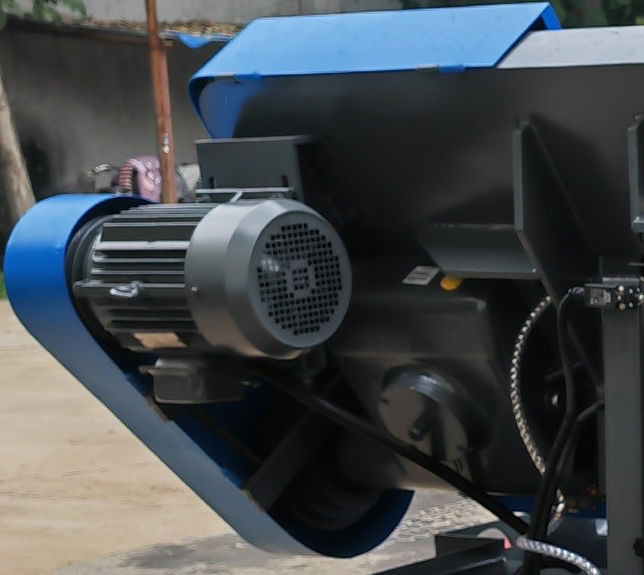

ГИДРАВЛИЧЕСКИЕ ТИСКИ
Станок оснащен надежными гидравлическими тисками для надежной фиксации заготовки. Зажим и разжатие гидравлических тисков осуществляется в автоматическом режиме при начале и остановке цикла.
|
![](https://a-iljqs-314-site.smink.ru/smink/published/get_image/?image=|o|d-77|i-39346&t=00e877de0981683a458076bf53d81cb3&name=39346_efdb7138bb3b3e3df9f8b6a5755a23d4.jpeg) |
РЕГУЛИРОВКА СКОРОСТИ ПИЛЕНИЯ
Бесступенчатая регулировка скорости: 20 - 80 м/мин.
|
![](https://a-iljqs-314-site.smink.ru/smink/published/get_image/?image=|o|d-77|i-39347&t=923abd5a9fbe7ecc6fdf73199566ceef&name=39347_3b4a930639c0beeff4c357dd6ab4a0d5.jpeg) |

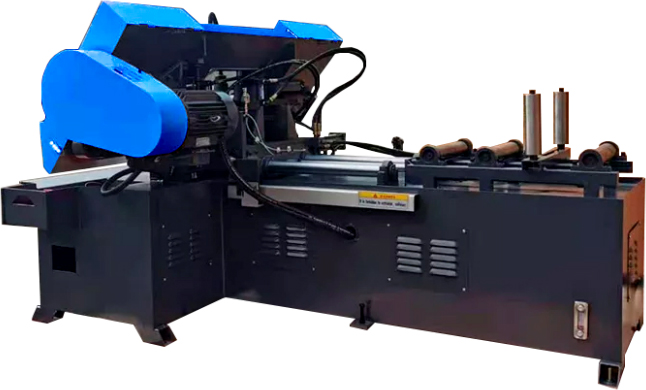

АВТОМАТИЧЕСКАЯ ПОДАЧА
Т-образная конструкция станка включает автоматический рольганг для базирования и продвижения заготовок в зону пиления. Максимальное продвижение за один раз - 500 мм. Рольганг оснащен ограничительными и поддерживающими роликами для надежного и перпендикулярного базирования длинных заготовок, а также для плавной подачи.
|
![](https://a-iljqs-314-site.smink.ru/smink/published/get_image/?image=|o|d-77|i-39348&t=7f7e735a808609f8ff75e1f51d075c99&name=39348_e85b5c108d64f688998809a56ca2543f.jpeg) |

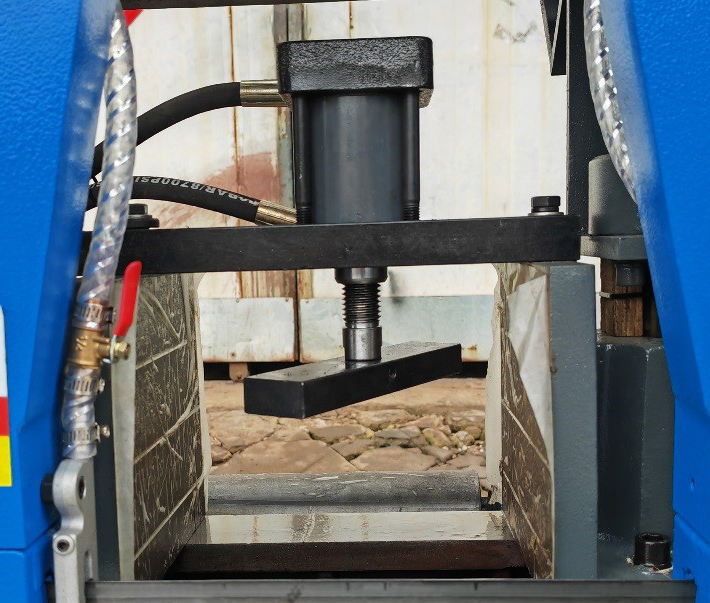

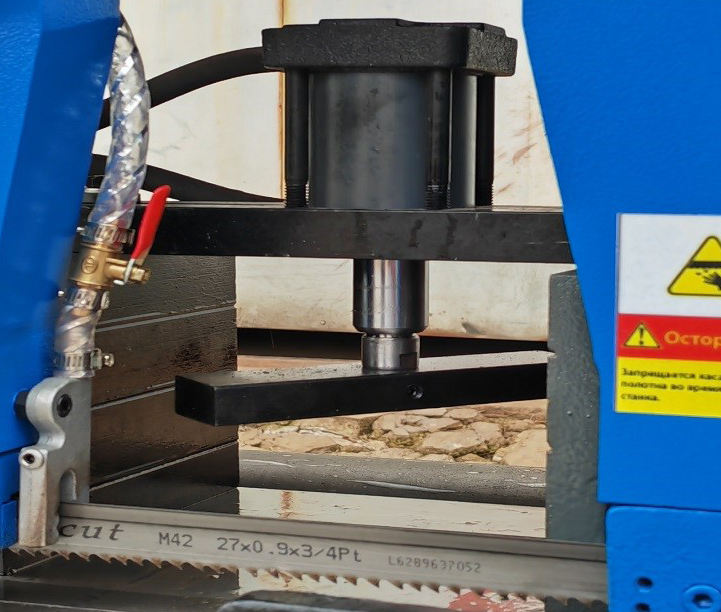

ГИДРАВЛИЧЕСКИЙ ПРИЖИМ ДЛЯ ПАКЕТНОЙ РЕЗКИ
Станок оснащен гидравлическим прижимом для пакетной резки, позволяющим надежно фиксировать несколько заготовок для получения точного и качественного реза.
|
