НАЗНАЧЕНИЕ:
Автоматический ленточнопильный станок MetalTec BS 270 FA - предназначен для резки заготовок из металлов: цветных, никелевых, титановых, а также высоколегированных и конструкционных сталей. Конструктивное устройство станка, классическое для данного типа оборудования: в качестве базы используется массивная станина, а в качестве режущего модуля – пильная рама.
Непосредственно процесс резки осуществляется пильным полотном (ленточная пила), которая сварена в кольцо и установлена на пильной раме, методом натяжения на шкивы. Пильная рама опускается и поднимается автоматически, а надежный механизм имеет возможность регулировки скорости опускания пильной рамы, в зависимости от установленной заготовки и режимов пиления.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Автоматические ленточнопильные станки, применяются на крупных и средних производствах при мелкосерийном, серийном производстве:
- при распиле сортового проката, для последующей токарной обработки;
- при распиле металлического профиля и труб, под разными углами, для последующей сварки конструкции;
- при распиле металлических заготовок на заготовительных производствах и базах (труб, профилей, прутков и т.д.).
ПРЕИМУЩЕСТВА АВТОМАТИЧЕСКОГО ЛЕНТОЧНОПИЛЬНОГО СТАНКА BS 270 FA:
- Автоматическое опускание и подъем пильной рамы – позволяет повысить производительность, качество резки и безопасность при работе.
- Высокая точность обработки благодаря управляемым направляющим с подшипниками – позволяет получить более качественный рез в сравнении с аналогами других производителей.
- Экономия материала при обработке, за счет малой ширины резки – позволяет экономить материал, а также производить точный распил за счет минимальной вибрации ленточного полотна.
- Возможность поворота пильной рамы на угол до 45 (60)° - позволяет производить резку под разными углами, для последующей сварки конструкций.
- Пакетная резка (резка нескольких заготовок одновременно) позволяет экономить время на обработку за одну установку.
- Возможность резки различных заготовок: труб, профилей и т.д. – делает станок широко применимым как в небольших мастерских, так и на серийных производствах, что позволяет обработать большинство используемых на производстве материалов.
СХЕМА ОБРАБОТКИ:
СТАЛЬНЫЕ ТРУБЫ |
СТАЛЬНОЙ ПРОФИЛЬ |
СТАЛЬНОЙ ПРУТОК |
![](https://a-iljqs-314-site.smink.ru/smink/published/get_image/?image=|o|d-77|i-39272&t=ae38afce78f246f6aa1a840e6c66a683&name=39272_8ef628141f7033803cc72b7313c1ac13.jpeg) |
![](https://a-iljqs-314-site.smink.ru/smink/published/get_image/?image=|o|d-77|i-39273&t=fd4d0b9aea0ec8d63e30b047f717eae0&name=39273_cb624fe09c560de363ad93aec4fe9c07.jpeg) |
![](https://a-iljqs-314-site.smink.ru/smink/published/get_image/?image=|o|d-77|i-39274&t=07c53c1220ff1e18769e87c5059161a6&name=39274_502ed806bf2fadb50d28fa8488790a56.jpeg) |
ДВУТАВРОВЫЕ БАЛКИ |
ПРОКАТ РАЗЛИЧНОЙ ФОРМЫ |
ШВЕЛЛЕР |
![](https://a-iljqs-314-site.smink.ru/smink/published/get_image/?image=|o|d-77|i-39275&t=119ff41eee580dc4a9fb58ad35b6160e&name=39275_c3e3aea03fd870abc21bedf4830ae2cc.jpeg) |
![](https://a-iljqs-314-site.smink.ru/smink/published/get_image/?image=|o|d-77|i-39276&t=bd0d156ac369e32f09c3a8c0fd9511cc&name=39276_64f9284ee8f4c735921999e1438b1f33.jpeg) |
![](https://a-iljqs-314-site.smink.ru/smink/published/get_image/?image=|o|d-77|i-39277&t=32f73cd219f866018128c35de1080a71&name=39277_943a93b9133d17221ee831f51f6d9491.jpeg) |
Технические характеристики
-
Модель
BS 270 FA
-
Мощность двигателя, кВт
1,5 (380 В)
-
Мощность двигателя гидравлики, кВт
0,75 (380 В)
-
Размеры пильного полотна, мм
3160 x 27 x 0,9
-
Скорость резания, м/мин
5 - 90 (плавная регулировка)
-
Угол разворота пильной рамы, °
- 45 (лево), - 60 (право)
-
Сечение обрабатываемой детали при 90°, мм
●270, ■ 260, ▅ 370 x 220
-
Сечение обрабатываемой детали при 45°, мм
● 240, ■ 180 x 180, ▅ 240 x 160
-
Сечение обрабатываемой детали при 60°, мм
● 160, ■ 100 x 100
Габаритные размеры:
-
Длина, мм
3960
-
Ширина, мм
1850
-
Высота, мм
1765
-
Вес (нетто), кг
775
-
Вес (брутто), кг
920
Конструктивные особенности

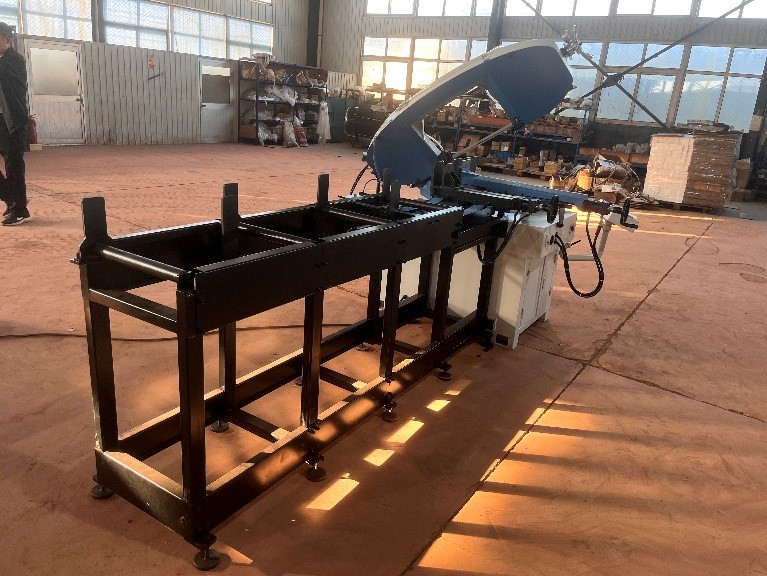

![](https://a-iljqs-314-site.smink.ru/smink/published/get_image/?image=|o|d-77|i-39332&t=a4600fb31835c55d996989a393efb688&name=39332_de0bec9c8b902623611aed438ec38024.jpeg) |
РОЛЬГАНГ ДЛЯ ПОДАЧИ И ЗАГОТОВОК
Станок оснащен рольгангом для подачи заготовок.
- Длина: 2 450 мм
- Макс продвижения за один цикл подачи: 500 мм
- Точность подачи: 0,2 мм
|

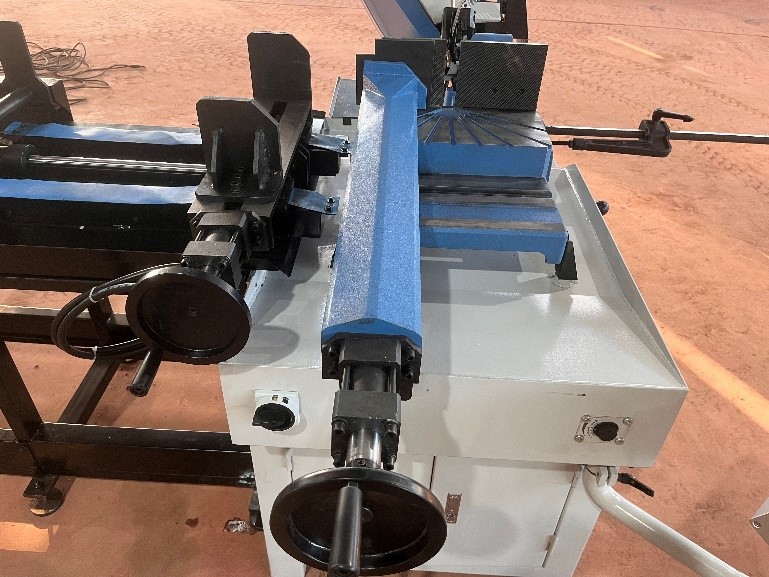

![](https://a-iljqs-314-site.smink.ru/smink/published/get_image/?image=|o|d-77|i-39333&t=d5fadc9766bdec09fed1ca7a55380d76&name=39333_5b61dadfdf8d295f74b4f5e6f7937498.jpeg) |
ПЕРЕСТАВНЫЕ ГИДРАВЛИЧЕСКИЕ ТИСКИ
Переставные гидравлические тиски осуществляют продвижение заготовки в автоматическом режиме для дальнейшей подачи в зону резки.
После окончания цикла резки, основные тиски разжимаются, при этом переставные тиски зажав заготовку продвигают ее на заданную длину для дальнейшей резки. После чего основные тиски зажимают заготовку и станок начинает новый цикл резки. Данные операции осуществляются в автоматическом режиме.
|

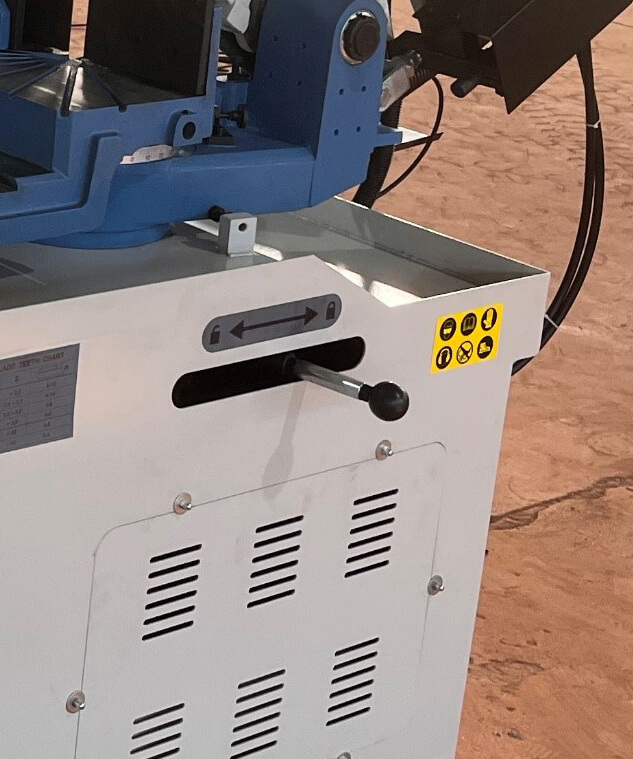

![](https://a-iljqs-314-site.smink.ru/smink/published/get_image/?image=|o|d-77|i-39334&t=bbe22e21c0ed4ac2b5aca17b65d0e447&name=39334_7252b28ba20eb24966144df7d6c4b384.jpeg) |
РЕГУЛИРОВКА ПОЛОЖЕНИЯ ПИЛЬНОЙ РАМЫ
Рычаг изменения угла поворота пильной рамы расположен на лицевой стороне станка. Угол поворота устанавливается в соответствии с мерной шкалой, установленной на поворотной консоли.
Регулируемый концевой упор для соблюдения высокой точности линейных размеров при резании.
|
![](https://a-iljqs-314-site.smink.ru/smink/published/get_image/?image=|o|d-77|i-39286&t=cfbd6bbbfe5903dab12a128c0644052a&name=39286_665a85d60931f6856351b532ca85e62d.jpeg) |
БЫСТРАЯ СМЕНА ИНСТРУМЕНТА
Замена полотна занимает несколько минут. Натяжение ленточнопильного полотна осуществляется удобным вентилем, степень натяжения видна и контролируется тензометром.
|
![](https://a-iljqs-314-site.smink.ru/smink/published/get_image/?image=|o|d-77|i-39319&t=3360681300376f4151d42dc592f189f7&name=39319_4abdab6a357c33b11defee55f111f51b.jpeg) |
НАДЕЖНЫЕ ГИДРАВЛИЧЕСКИЕ ТИСКИ
Обеспечивают надежную фиксацию заготовки за счет большой площади поверхности рифленых губок. В движение тиски приводятся гидравлической системой, что делает процесс фиксации быстрым и защищает от произвольного смещения заготовки.
|

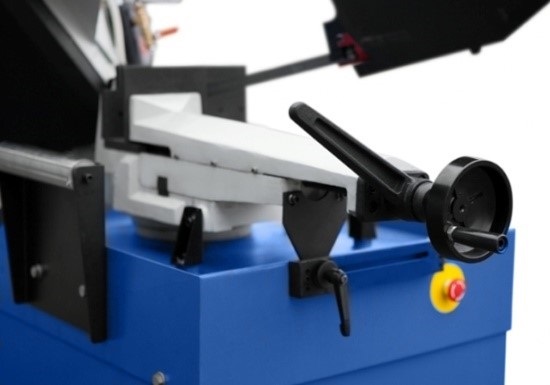

![](https://a-iljqs-314-site.smink.ru/smink/published/get_image/?image=|o|d-77|i-39335&t=326d8afa9bd41a4f143ee183c0d26fbc&name=39335_2d713163dab79fe2da88be048274acf9.jpeg) |
ЖЕСТКАЯ И МАССИВНАЯ СТАНИНА
Конструкция станка представляет собой надежное и жесткое основание (станина), на котором установлена прочная пильная рама из чугуна с редукторным приводом и ленточнопильным полотном.
|

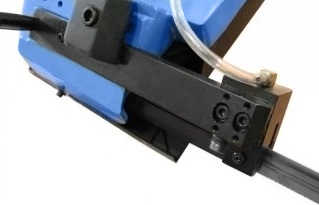

![](https://a-iljqs-314-site.smink.ru/smink/published/get_image/?image=|o|d-77|i-39336&t=56813b919ad926e8233fc0b87a5a1d3a&name=39336_72f4bcd6a5be3f9f3f39295bbd6f72ea.jpeg) |

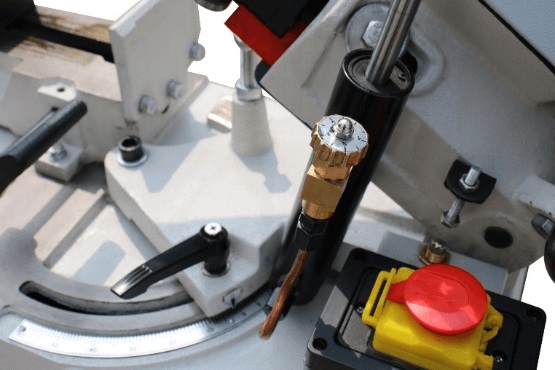

УПРАВЛЯЕМЫЕ НАПРАВЛЯЮЩИЕ С ПОДШИПНИКАМИ
Точность резки на станке достигается за счет перпендикулярно установленного ленточнопильного полотна, которое надежно поддерживается шариковыми подшипниками с увеличенным сроком эксплуатации (встроены в направляющие на пильной раме).
|
![](https://a-iljqs-314-site.smink.ru/smink/published/get_image/?image=|o|d-77|i-39337&t=8f7fa241289d18c777bb76373a8ca04a&name=39337_87d3801954b5965e0d51a2c358da2519.jpeg) |
ПОВОРОТНАЯ ПИЛЬНАЯ РАМА – АВТОМАТИЧЕСКОЕ ОПУСКАНИЕ И ПОДЪЕМ
Цельнолитая пильная рама из серого чугуна обеспечивает жесткость конструкции, гасит возникающие в процессе работы вибрации.
Возможность поворота пильной рамы делает работу на станке более удобной и позволяет распиливать заготовки под различными углами.
Пильная рама автоматически опускается и поднимается, делая процесс резки автоматизированным.
|
![](https://a-iljqs-314-site.smink.ru/smink/published/get_image/?image=|o|d-77|i-39338&t=5c82e1d5aef81be14901f0cba91bf374&name=39338_5e124f09c5d6957e072a0ac6bc016849.jpeg) |

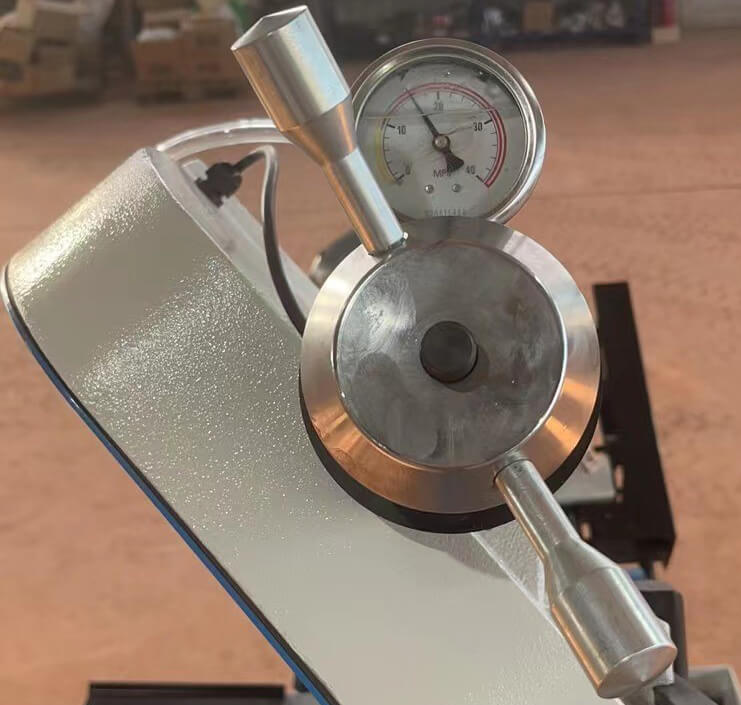

ГИДРОЗАПОЛЕННЫЙ ТЕНЗОМЕТР ДЛЯ КОНТРОЛЯ НАТЯЖЕНИЯ ЛЕНТОЧНОГО ПОЛОТНА
Гидрозаполенный тензометр для контроля натяжения ленточного полотна, позволяет точно осуществить натяжение, предотвратив от разрыва полотна. Благодаря этому, также увеличивается ресурс инструмента и повышается точность и стабильность пиления.
|
![](https://a-iljqs-314-site.smink.ru/smink/published/get_image/?image=|o|d-77|i-39339&t=e3e000c4f15396fee1e747c8a816a6c3&name=39339_d1602fbf3ef2d3486b6d5e4c3ba4f522.jpeg) |
ДВУХТОЧЕЧНАЯ ПОДАЧА СОЖ
Двухточечная подача СОЖ, значительно повышает качество резки, а также способствует более эффективному отводу стружки из зоны резания, что препятствует преждевременному износу режущего полотна.
|
