Универсальный кривошипный пресс Digor DPI-45
Универсальный кривошипный пресс Digor DPI-45
2 629 826 ₽
Артикул:
DPI-45
Точную стоимость, наличие, срок поставки сообщит отдел продаж
Универсальный кривошипный пресс серии DPI. С-образная форма станины позволяет осуществлять доступ в рабочую зону с трех сторон, что делает пресс особенно удобным при использовании в конвейерном производстве. Прочная сварная станина, двойной контур защиты и автоматическая система смазки обеспечат долгий срок работы оборудования.
Особенности
- Автоматизация процесса с помощью ПЛК с сенсорным дисплеем высокого разрешения.
- Оснащен функциями автоматической диагностики и защиты.
- Оснащен энергосберегающим двигателем.
- Жесткая и прочная конструкция сварной станины.
- Двойной контур защиты.
- Автоматическая система смазки
- Гидравлическая защита от перегрузки.
- Комбинированная фрикционная муфта мокрого типа.
Технические характеристики
| Версия | V | H |
| Макс. усилие | 45 т | |
| Расстояние макс. усилия | 3,2 мм | 1,6 мм |
| Регулировка скорости | 40-100 уд/мин | 110-150 уд/мин |
| Рабочая скорость | 75 уд/мин | |
| Рабочий ход | 80 мм | 50 мм |
| Макс. высота штампа | 250 мм | 265 мм |
| Регулировка поршня | 60 мм | |
| Размер плиты ползуна | 560×340×60 мм | |
| Размер подштамповой плиты | 850×440×80 мм | |
| Диаметр отверстия в подштамповой плите | Ø38,1 мм | |
| Мощность двигателя | 5,5 кВт | |
| Настройка хода ползуна | Ручная | |
| Давление воздуха | 6 кг/см² | |
| Габариты | 1650×1120×2520 мм | |
*V - стандартный, H - высокоскоростной.
Общие параметры рабочего стола, мм

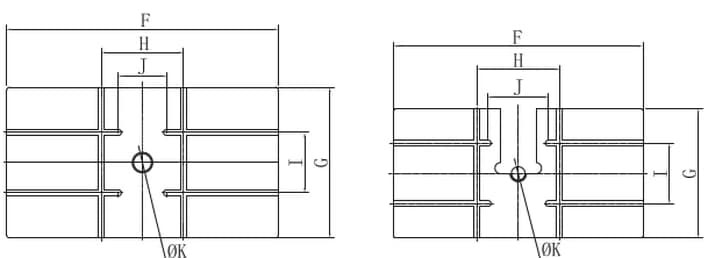

Схема верхней плиты

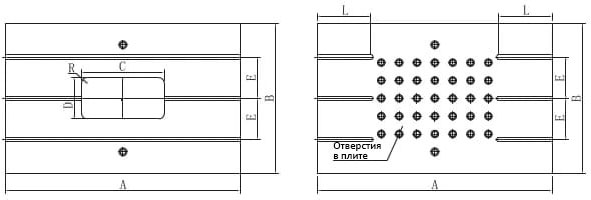

Схема подштамповой плиты
| Параметр | A | B | C | D | E | F | G | H | I | J | K | L | R |
| DPI-45 | 850 | 440 | 300 | 150 | 120 | 560 | 340 | 180 | 120 | 210 | 38,1 | 20 |
Параметры Т-образного паза, мм
Схема Т-образного паза
| Модель | a | b | c | d |
| DPI-15~45 | 18 | 30 | 18 | 12 |
Стандартная комплектация
- Частотный преобразователь Shihlin (Тайвань).
- Главный двигатель TECO (Тайвань).
- Гидравлическая защита от перегрузки Showa (Япония).
- Автоматическая система смазки ISHAN (Тайвань).
- Программируемый логический контроллер Delta (Тайвань).
- Двуручное управление Fuji (Япония).
- Электрический элемент Schneider (Франция).
- Двойной тормозной клапан TOYOOK (Япония).
- Двухконтурная защита.
- Автоматическое резервирование портов.
- Цифровой контроллер с сенсорным дисплеем высокого разрешения.
- Электронный кулачковый переключатель.
- Индикатор угла поворота.
- Осевой наконечник выходного вала подачи.
- Воздуходувное устройство.
- Контроллер воздушного источника.
- Механизм прямого и обратного хода.
- Блокируемый переключатель.
- Усиленный ударопрочный штырь.
- Устройство предварительной резки.
- Устройство предварительной настройки.
- Функция подсчета производства.
- Устройство обнаружения материала.
- Функция определения давления.
- Лампа для пресс-формы.
- Набор инструментов.
- Руководство по эксплуатации.
Опции
- Пневматическая подушка для штампа.
- Устройство подачи верхнего ползуна.
- Устройство быстрой замены штампа.
- Подъемник пресс-формы, рычаг смещения пресс-формы, устройство зажима пресс-формы.
- Муфта мокрого типа.
- Фотоэлектрическая блокировка.
- Мобильная рабочая платформа.
- Устройство подачи.
- Устройство для балансировки ползуна и штампа.
- Стойка для материалов.
- Загрузчик "три в одном".
- Немецкая система управления Digor SERVO.
- Система удаленного контроля за состоянием оборудования и отслеживание параметров при работе станка в автоматическом режиме.
