НАЗНАЧЕНИЕ:
Токарный станок ЧПУ с горизонтальной станиной - MetalTec NEXT 36x750 предназначен для производства различных типов металлических изделий. Данный тип станков широко используется в образовательных учреждениях, на опытных производствах, на предприятиях металлообрабатывающей отрасли.
Высокие технические характеристики станка и его надежность гарантированы за счет установленных компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Станки MetalTec NEXT 36x750 обладают высокой жесткостью > HRC55 и применяются для обработки внутренних и наружных поверхностей деталей с криволинейным и ступенчатым профилем, включая сверление, зенкерование, нарезание резьбы.
СХЕМА ОБРАБОТКИ:
![](https://a-iljqs-314-site.smink.ru/smink/published/get_image/?image=|o|d-77|i-38902&t=71b588f5bf4ff78923a27ff2ac46d5bc&name=38902_da8e543079e98144ae25c7aa04f307b9.jpeg) |
![](https://a-iljqs-314-site.smink.ru/smink/published/get_image/?image=|o|d-77|i-38903&t=2b842a59a1b75879b7bb9a71f383cf84&name=38903_4a9dabd2d5d791b99add1d6132e8a322.jpeg) |
![](https://a-iljqs-314-site.smink.ru/smink/published/get_image/?image=|o|d-77|i-38904&t=357b5a06e21d1451f27f537343481ae9&name=38904_4239fa49f9551e2dac2f127361c111f3.jpeg) |
![](https://a-iljqs-314-site.smink.ru/smink/published/get_image/?image=|o|d-77|i-38905&t=755f3444d57719fabd4b5f2e9e768d93&name=38905_ad3eb026ca4a0ca0f7bbd7fa8d302412.jpeg) |

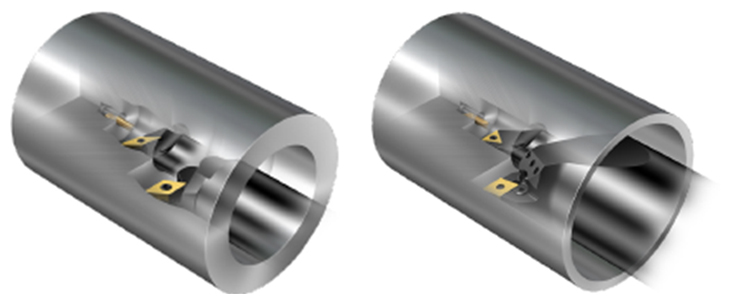

Внутреннее точение |

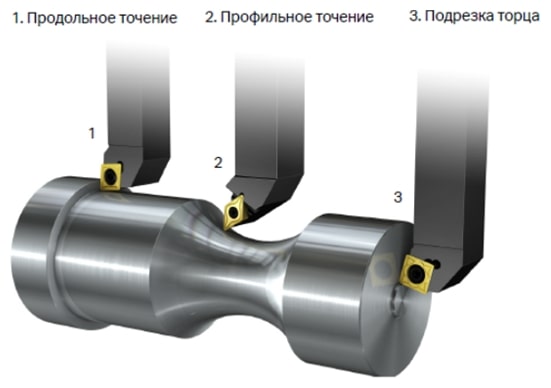

Наружное точение |

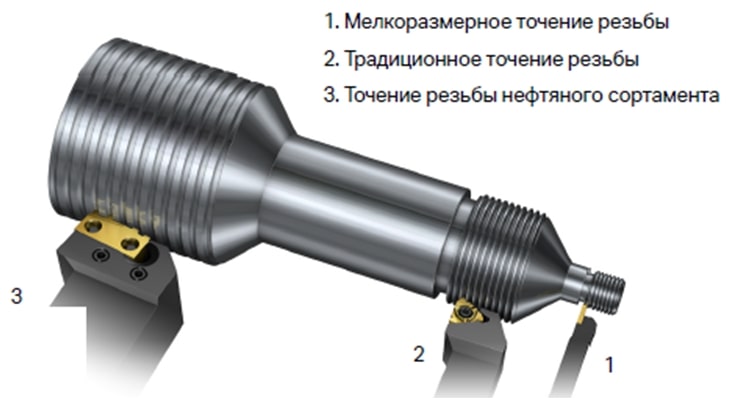

Точение наружной резьбы |

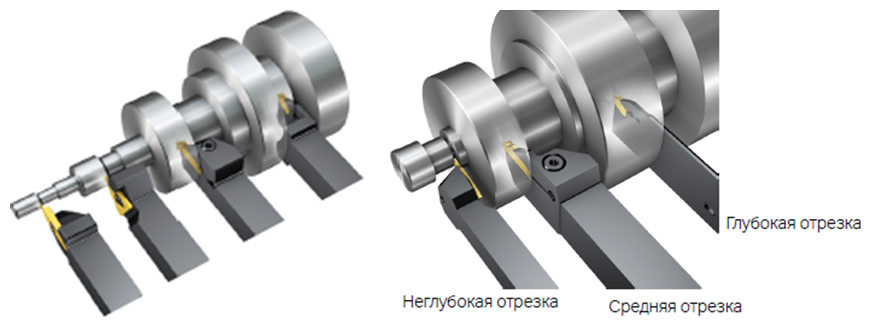

Наружная отрезка и обработка канавок |
ОСОБЕННОСТИ:
- Горизонтальная станина из чугуна обеспечивает высокую жесткость
- Станина имеет индукционную закалку с твердостью > HRC55
- Гидравлическая задняя бабка
- Полное кабинетное ограждение
- Шпиндель с высокоточными и надежными подшипниками обеспечивает жесткость и точность
- Проходное отверстие шпинделя 49 мм
- Оригинальные компоненты SIEMENS или Fanuc с увеличенной гарантией на 12 месяцев
- Шкаф с электрокомпонентами, степень защиты IP54
ПРЕИМУЩЕСТВА:
- Современный внешний вид станка, высокое качество лакокрасочного покрытия
- Эргономичный дизайн и удобное расположение основных модулей станка
- Станок компактный, занимает мало пространства на производстве
- Литая станина из чугуна является гарантом высокой жесткости и долговечности станка
- Чугунная станина сводит на нет рабочие вибрации
- Мощный двигатель для стабильной и высоко производительной работы
- Система установки и смены инструмента для решения технических задач любой сложности
- Подача смазочно-охлаждающей жидкости в зону резки
- Система автоматической смазки направляющих позволяет упростить контроль обслуживания станка
Технические характеристики
Габариты обрабатываемых деталей:
-
Расстояние между центрами, мм
750
-
Макс. расстояние над станиной, мм
360
-
Макс. диаметр обработки над станиной (диск), мм
265
-
Макс. диаметр над суппортом, мм
200
Перемещение суппорта
-
Ход по оси Х, мм
235
-
Ход по оси Z, мм
640
-
Обрабатываемая заготовка (вал), мм
470 (при 6-ти поз. голове)
-
X / Z ускоренное перемещение, м/мин
6 / 12
-
Диаметр ШВП по осям X и Z, мм
25 / 50
Инструментальный резцедержатель
-
Тип
электрический 6-ти позиционный резцедержатель
-
Количество инструмента, шт.
6
-
Прямоугольный блок, мм
20 x 20 (3 шт.)
-
Блок для расточного инструмента, мм
Ø 25 (3 шт.)
Задняя бабка
-
Тип
гидравлическая
-
Макс. перемещение, мм
127
-
Конус
MT4
Параметры точности
-
Точность обработки
IT6
-
Округлость обрабатываемой детали, мм
0,004
-
Цилиндрическая степень обработки заготовки, мм
0,024 / 300
-
Плоскостность обрабатываемой заготовки, мм
0,02 / Ø300
-
Шероховатость поверхности обрабатываемых деталей, мм
Ra1.6μm
-
Точность позиционирования по оси X, мм
0,031
-
Точность позиционирования по оси Z, мм
0,032
-
Повторяемость по оси X, мм
0,008
-
Повторяемость по оси Z, мм
0,010
Габаритные размеры
-
Длина, мм
2310
-
Ширина, мм
1200
-
Высота, мм
1650
-
Вес, кг
1400
Габаритные размеры в упаковке
-
Длина, мм
2560
-
Ширина, мм
1500
-
Высота, мм
2000
-
Вес, кг
1500
Размеры на палете
-
Длина, мм
2400
-
Ширина, мм
1600
-
Высота, мм
1900
Конструктивные особенности
![](https://a-iljqs-314-site.smink.ru/smink/published/get_image/?image=|o|d-78|i-39705&t=3c22b2bd2649dde7422e8cb975773163&name=39705_d773e9af8d93adcf86f60134a90b35a9.jpeg) |

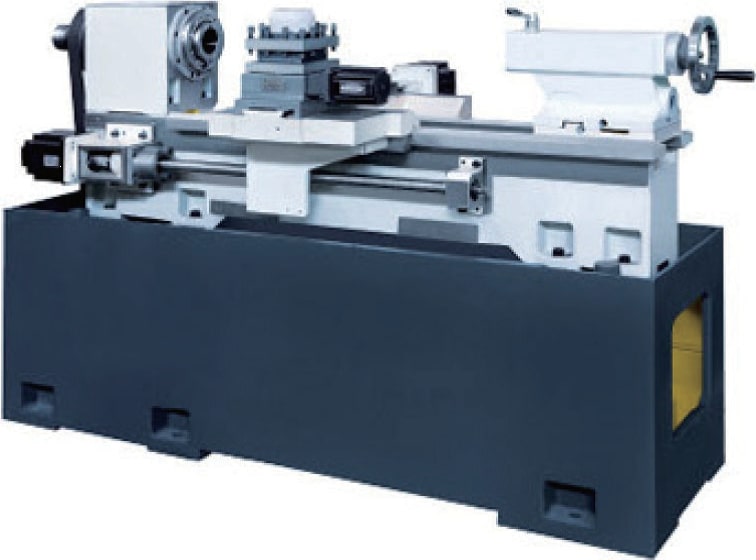

МАССИВНАЯ СТАНИНА ИЗ ЧУГУНА
Элементы конструкции станины отливаются из высокопрочного сплава чугуна Mehanite.
Отсутствие вибраций при обработке, жесткость и стабильность конструкции.
Для снятия напряжения станины проходят термическую обработку.
Внутренние части станины усилены ребрами жесткости, благодаря чему конструкция имеет практически неограниченный запас прочности.
|
![](https://a-iljqs-314-site.smink.ru/smink/published/get_image/?image=|o|d-77|i-38908&t=87534e861c33ee0f693c1c11ee1ed7e6&name=38908_7eec46b1677c0d9c4749668c6b7b0d5f.jpeg) |

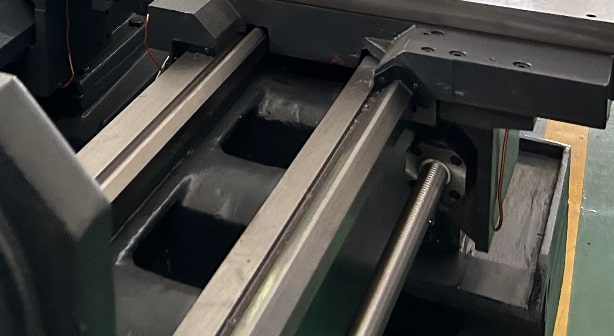

НАПРАВЛЯЮЩИЕ СКОЛЬЖЕНИЯ
Это широко применяемый тип направляющих, которые обладают высокой грузоподъемностью и жесткостью. В нормальных условиях эксплуатации не требуют специального технического обслуживания, помимо периодического добавления смазки, и могут прослужить долго, сохраняя высокие скоростные характеристики, высокую точность позиционирования и плавность хода.
|
![](https://a-iljqs-314-site.smink.ru/smink/published/get_image/?image=|o|d-78|i-39706&t=78803c901c8f27b6d92d4f1dce9cd0b1&name=39706_42325cdf7e7e0439ce3a49702b3d3677.jpeg) |

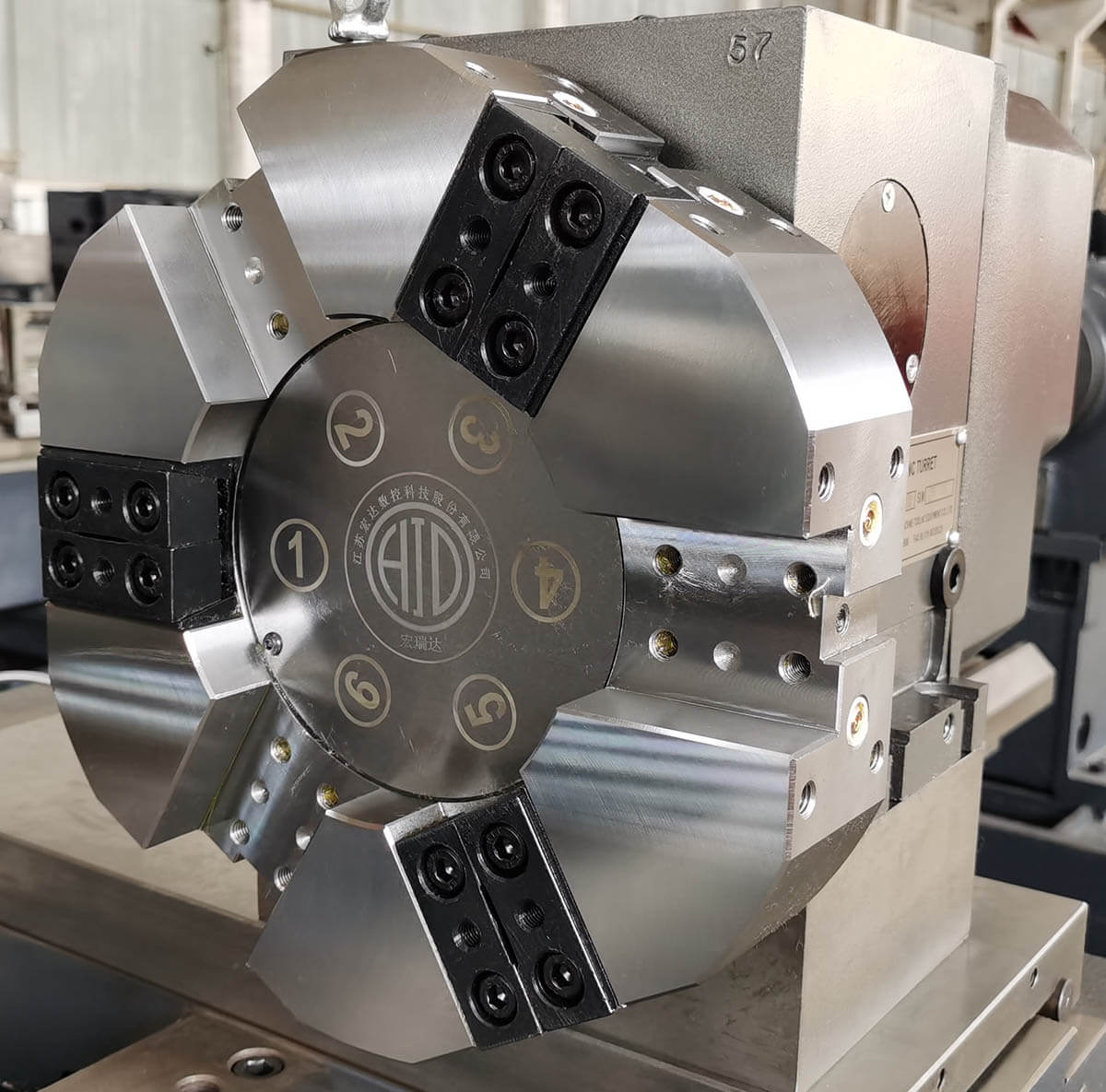

6-ТИ ПОЗИЦИОННЫЙ РЕЗЦЕДЕРЖАТЕЛЬ
Повышение производительности металлообработки за счет сокращения времени на смену инструмента.
Смена вида операции происходит автоматически, благодаря закрепленной в держателе оснастке и быстрой переустановке резца в нужную позицию.
|
![](https://a-iljqs-314-site.smink.ru/smink/published/get_image/?image=|o|d-77|i-38910&t=b3f9d104c73606fef448fb8577640abe&name=38910_60ff9ce0ad32bfa99027db629554016b.jpeg)
![](https://a-iljqs-314-site.smink.ru/smink/published/get_image/?image=|o|d-77|i-38911&t=9ebecffadf90da14bb0de6fa6a149c46&name=38911_95e9dd0ad59a3243223d3bea311774fc.jpeg) |

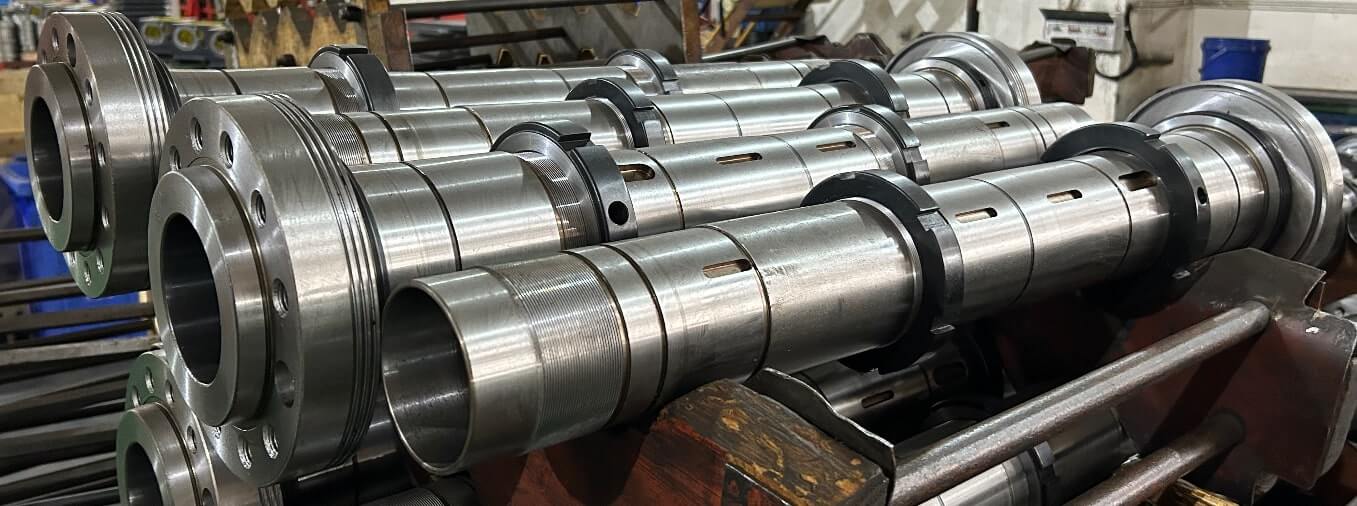

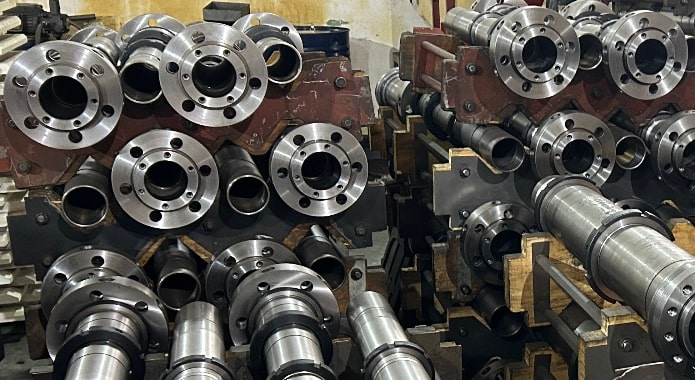

ВЫСОКОТОЧНЫЙ ШПИНДЕЛЬ
Станок MetalTec NEXT 36х750 оснащен высокоточным шпинделем, можно установить механические, гидравлические и цанговые патроны, что обеспечивает универсальные возможности обработки. Шпиндель оснащен двойным рядом роликовых подшипников в сочетании с радиально-упорными шарикоподшипниками, которые выдерживают радиальные и осевые нагрузки.
|
![](https://a-iljqs-314-site.smink.ru/smink/published/get_image/?image=|o|d-77|i-38912&t=0e56ceb5ddf57fdfe534976bf365c972&name=38912_bb4134630da565ac0192409abe992d04.jpeg) |

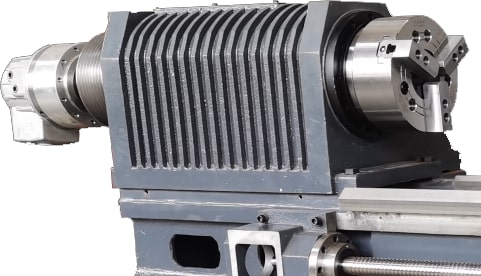

КОНСТРУКЦИЯ БЛОКА БАЗИРОВАНИЯ ШПИНДЕЛЯ
Блок базирования шпинделя, имеет симметричную конструкцию, что позволяет равномерно распределять усилия нагрузки на шпиндель, блок базирования шпинделя и станину станка.
Способствует наилучшей защите и компенсации вибраций и образует более прочную и жесткую цельную структуру, что особенно нужно при обработке тяжелых заготовок, и при импульсной подаче.
|
![](https://a-iljqs-314-site.smink.ru/smink/published/get_image/?image=|o|d-77|i-38913&t=52f34dedd451120343713f91454ce70d&name=38913_0a8c239907f1ee35d03913a556a15d99.jpeg)
![](https://a-iljqs-314-site.smink.ru/smink/published/get_image/?image=|o|d-78|i-39707&t=e026e8834b1a59e584e640d17e361693&name=39707_226e344e0cd43204c223013009ec75ff.jpeg) |

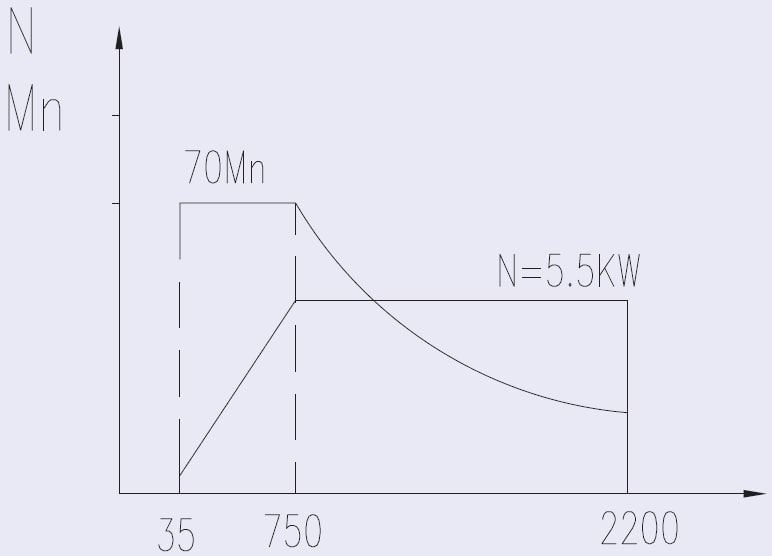

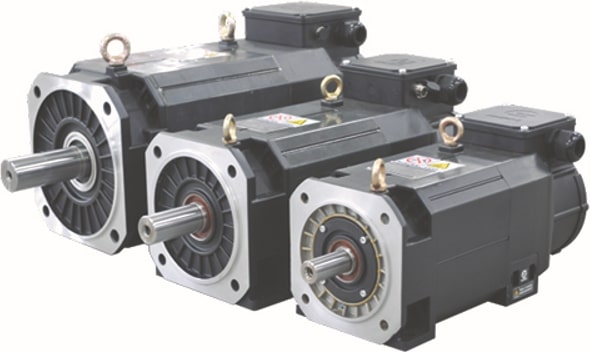

ВЫСОКОСКОРОСТНОЙ ЭЛЕКТРОДВИГАТЕЛЬ ГЛАВНОГО ПРИВОДА
Станок оснащен высокоскоростным надежным двигателем.
Вращение на шпиндель передается через ремень.
Мощность электродвигателя главного привода – 5,5 / 7,5 кВт.
|
![](https://a-iljqs-314-site.smink.ru/smink/published/get_image/?image=|o|d-77|i-38915&t=980c69961a24b8f6f5c0d6e7ef6aa924&name=38915_cd904ae315b18fa587076e27716ca3f6.jpeg)
![](https://a-iljqs-314-site.smink.ru/smink/published/get_image/?image=|o|d-77|i-38916&t=cd75c721eb5a31a67b625c6d7f7606ea&name=38916_fc7dcd9d26e445c0306ab4d1d6eadf56.jpeg) |

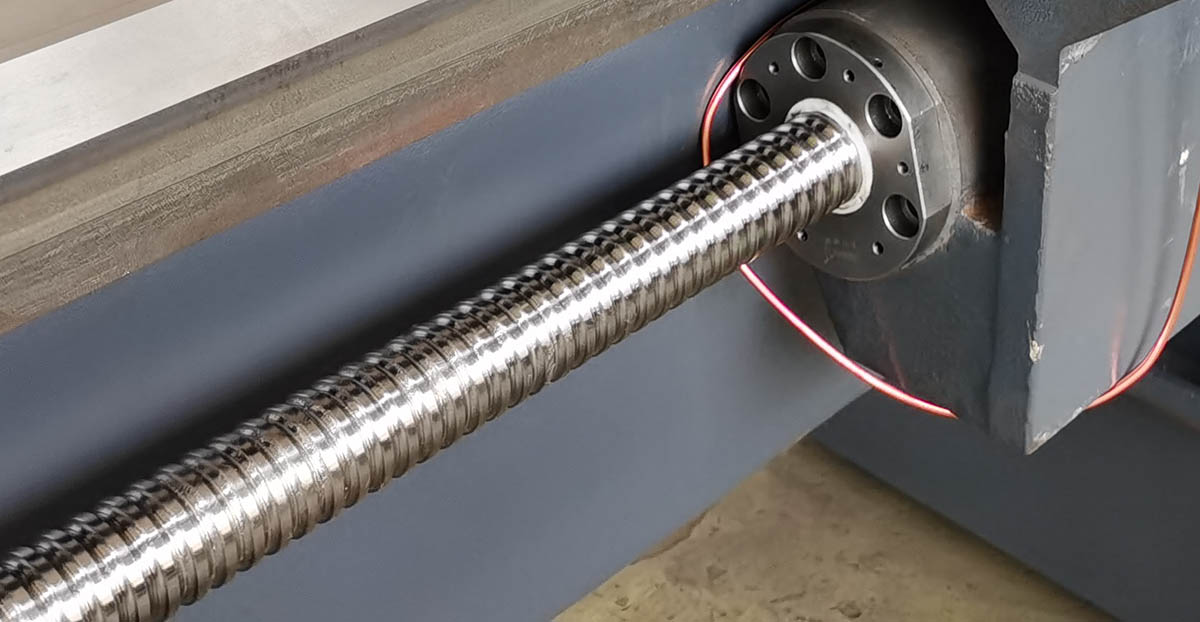

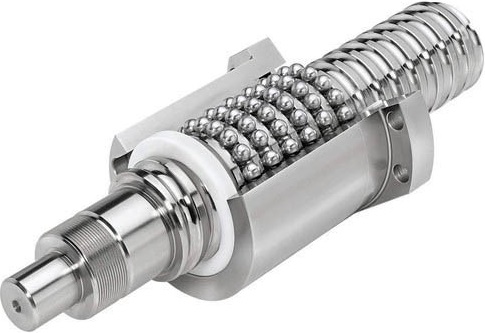

ШАРИКО-ВИНТОВАЯ ПЕРЕДАЧА (КЛАСС ТОЧНОСТИ С3)
Шарико-винтовая передача является важнейшим элементом токарного центра с ЧПУ. С помощью ШВП осуществляется движение рабочего модуля станка – инструментального блока (резцедержка).
Прецизионные шлифованные шарико-винтовые передачи обеспечивают высокую точность и повторяемость позиционирования инструмента (даже при высоких нагрузка при грубой обработке), плавное перемещение инструментального блока и его длительный срок службы.
|
![](https://a-iljqs-314-site.smink.ru/smink/published/get_image/?image=|o|d-77|i-38917&t=37586d402005dcdc5649150bba321201&name=38917_fc24394b21cc4c40a72d55e5818cf5e1.jpeg) |

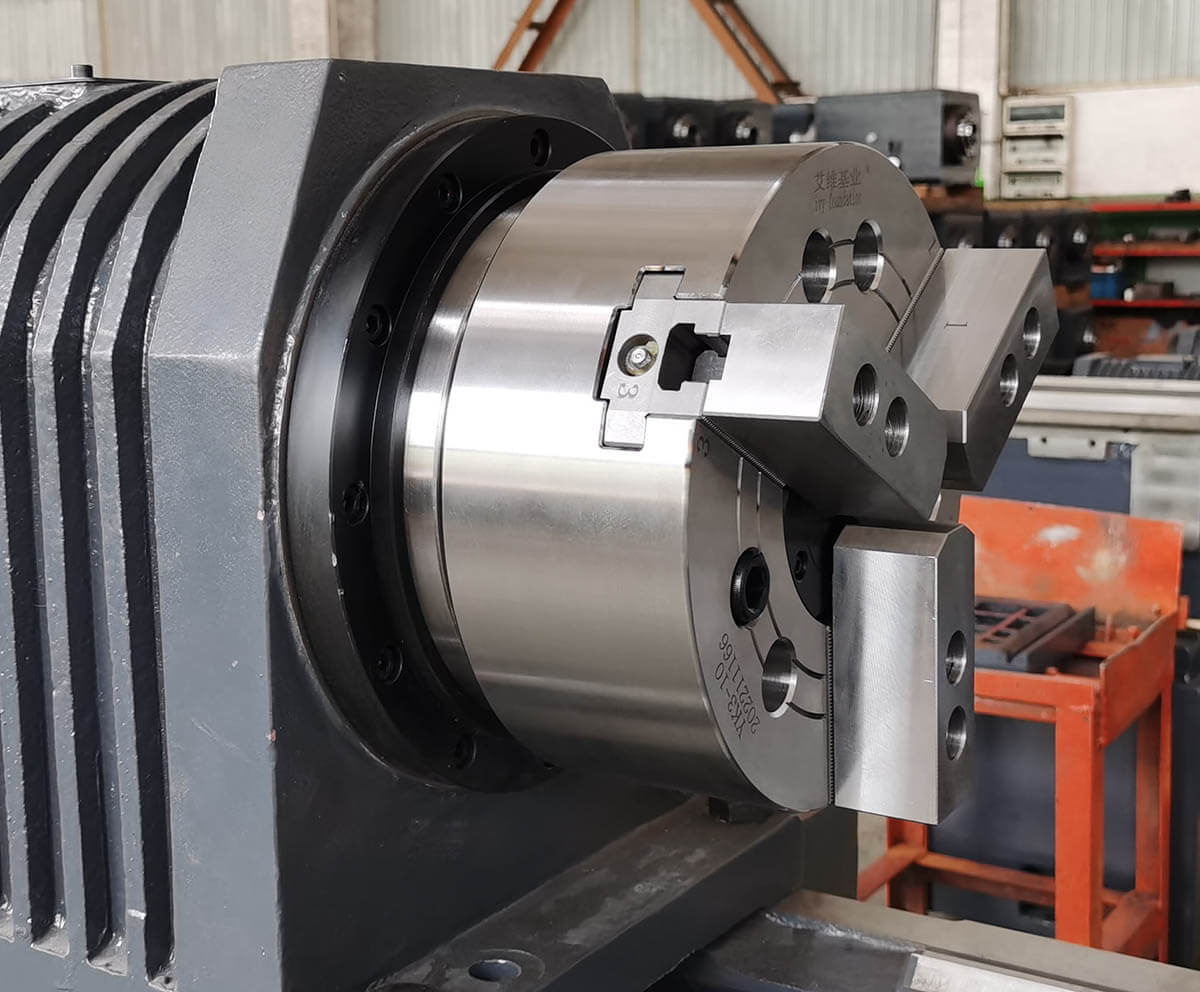

3-Х КУЛАЧКОВЫЙ ЗАЖИМНОЙ ПАТРОН (ГИДРАВЛИЧЕСКИЙ ЗАЖИМ)
На станке устанавливается токарный патрон диаметром 200 мм с ручным зажимом заготовки.
Так же на станке могут быть установлены токарные патроны с гидравлическим и пневматическим зажимом.
|
![](https://a-iljqs-314-site.smink.ru/smink/published/get_image/?image=|o|d-77|i-38918&t=610f6f9a9435071d5ab2123d581b437c&name=38918_2a98ba46cb3012108e60a84e6fe7bd93.jpeg)
![](https://a-iljqs-314-site.smink.ru/smink/published/get_image/?image=|o|d-77|i-38919&t=42790eb3d932c0e05c246766fc0301ab&name=38919_0d2eebd314a93b0d5af06521cf7a2f0c.jpeg) |

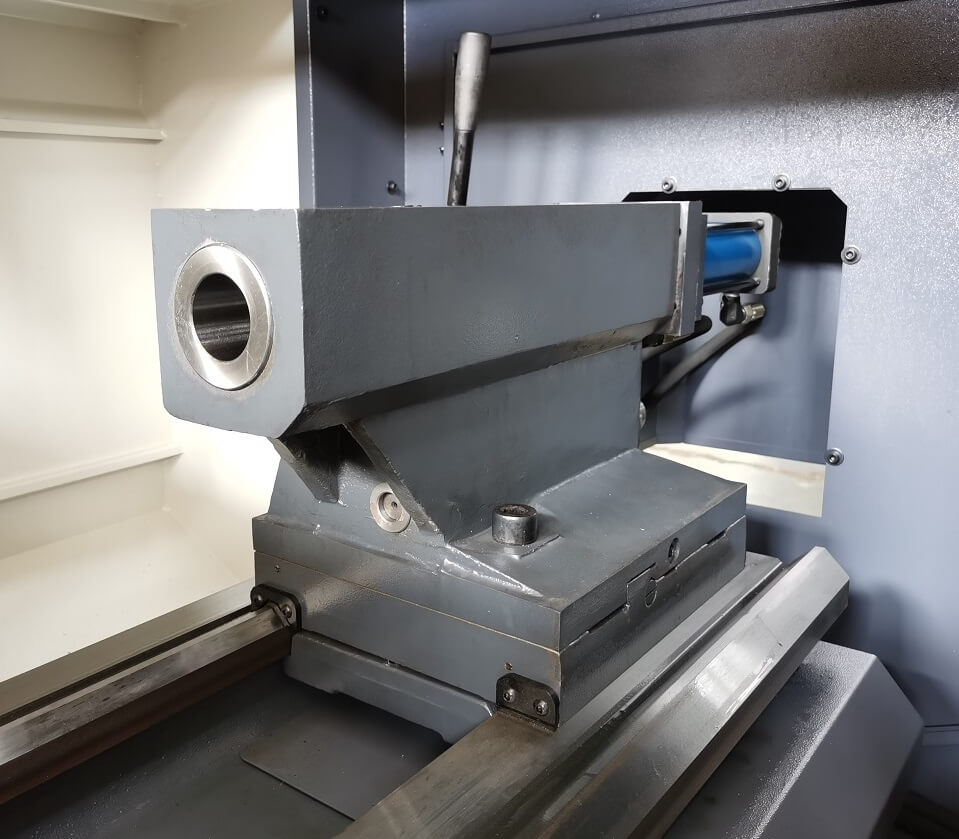

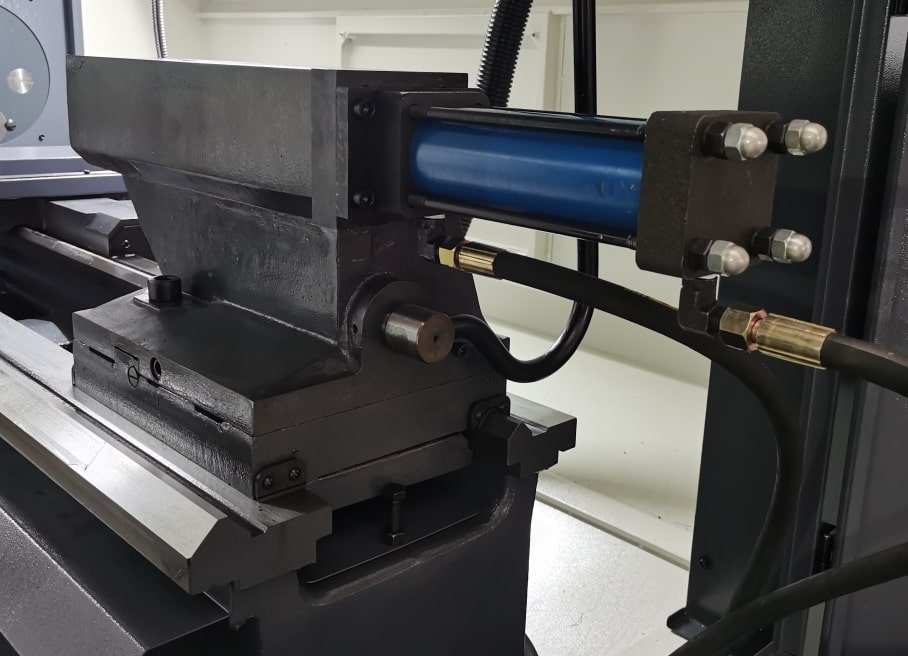

ЗАДНЯЯ ГИДРАВЛИЧЕСКАЯ БАБКА
Станок поставляется с задней бабкой с гидравлическим приводом.
Задняя бабка применяется для фиксации вращающейся обрабатываемой заготовки.
|
![](https://a-iljqs-314-site.smink.ru/smink/published/get_image/?image=|o|d-77|i-38920&t=e03f9bef58666d2f9b0511dc59aff21e&name=38920_0c6a72060430d6e0fc2710599386b26c.jpeg) |
АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ
Обеспечивает бесперебойную своевременную смазку узлов станка.
|
