Гидравлический станок с ЧПУ для пробивки, сверления и маркировки листового проката TPPD103
Арт. TPPD103
Характеристики
Артикул
—
TPPD103
По запросу
Нашли дешевле?
Точную стоимость, наличие, срок поставки сообщит отдел продаж
Специальный станок с ЧПУ для пробивки, сверления и маркировки листового проката, используемый при производстве вышек и опор, а также других отраслях металлопромышленности
Особенности
- Станок имеет высокопрочную C-образную сварную раму с большим рабочим пространством.
- В машине установлены три автоматические станции: одна пробивочная, одна маркировочная и одна сверлильная.
- Система зажима может быть настроена для работы с заготовками различных размеров благодаря блоку фиксации заготовки и шариковым опорам.
- Оси X и Y приводятся в действие и контролируются ПЛК и сервоприводом при помощи системы шарико-винтовой передачи. Таким образом ЧПУ задает положение пуансона и автоматизирует весь рабочий процесс. Оператору достаточно ввести габариты заготовки для того, чтобы возобновить ранее выполненную задачу.
- Сервопривод под контролем ЧПУ обеспечивает высокую эффективность, стабильноcть и точность обработки деталей.
- Важные функциональные компоненты имеют модульную структуру, благодаря чему их легко ремонтировать и заменять.
- Пробивка, сверление и маркировка заготовки за 1 проход.
- Простое программирование, чтение CAD-чертежей, возможность интеграции сторонних программ, написанных с помощью специального ПО. Использование файловой системы TEKLA (например, NC1).
- Самодиагностика неисправностей.
- Оси X и Y приводятся в действие сервоприводом и системой ШВП по линейной направляющей, обеспечивая максимальную точность обработки.
Технические характеристики
| Максимальный размер заготовки ДхШ | 1500×800 мм | ||
| Макс. диаметр пробивки | Ø 26 мм | ||
| Толщина пробиваемого материала | 5-25 мм (Q235) | ||
| Макс. диаметр сверления | Ø 50 мм | ||
| Макс. толщина сверления | 40 мм | ||
| Сила пробивки | 1000 кН | ||
| Сила маркировки | 800 кН | ||
| Минимальное расстояние между отверстием и краем пластины | Пробивка | 25 мм | |
| Сверление | Зависит от диаметра отверстия | ||
| Размер фигуры | 14×10×19 мм | ||
| Кол-во фигур | 12 | ||
| Количество рабочих станций | 3 | ||
| Скорость подачи при сверлении | 25-280 мм/мин | ||
| Ход сверлильного шпинделя | 180 мм | ||
| Скорость сверлильного шпинделя | 120-560 об/мин | ||
| Программирование | AutoCAD или стороннее ПО | ||
| Габариты Д×Ш×В | 3200×3000×2600 мм | ||
| Масса | 5800 кг | ||
Загрузка отзывов...
- Через корзину на сайте
- Добавьте товары в корзину
- Заполните контактные данные и адрес доставки
- Выберите способ доставки и оплаты
- Подтвердите заказ
- По телефону
- Позвоните по номеру на сайте
- Специалист поможет с подбором и оформлением
- Через email или мессенджеры
- Отправьте список товаров
- Получите коммерческое предложение или счет
После оформления:
- Менеджер свяжется для подтверждения
- Согласуем сроки и доставку
- Отправим заказ с трек-номером
Для юридических лиц и ИП:
- Безналичный расчет по счету
- Счет выставляет менеджер
- Отгрузка в день поступления оплаты или по согласованию
- Отсрочка платежа - для постоянных партнеров (условия индивидуально)
- ЭДО - работаем через системы электронного документооборота
- Работа с НДС - полный пакет документов, возмещение до 20%
Для физических лиц:
- Безналичный расчет:
- Оплата по счету через банк/мобильное приложение
- Оплата по QR-коду (СБП)
- Наличные - при самовывозе (г. Ростов-на-Дону, ул. Каширская, 7)
Важно: Оплата при получении и наложенный платеж НЕ предусмотрены. Оплата до отгрузки.
- Транспортные компании - для крупных грузов и отдаленных регионов
- Деловые Линии, ПЭК, Байкал Сервис, КИТ, Energy, Желдорэкспедиция, СДЭК
- Доставка любого объема, страхование, отслеживание
- Пункты выдачи (ПВЗ) - экономичный вариант
- СДЭК, Яндекс-доставка (в том числе на такси), Boxberry и др.
- Более 10 000 пунктов по России, хранение до 7 дней
- Курьерская доставка - до двери
- Ростов-на-Дону, Москва, Санкт-Петербург и другие города
- Доставка по адресу в согласованное время
- Доставка в страны ЕАЭС
- Казахстан, Беларусь, Армения, Киргизия
- Полное таможенное сопровождение
5. Самовывоз: г. Ростов-на-Дону, ул. Каширская, 7 (по согласованию)

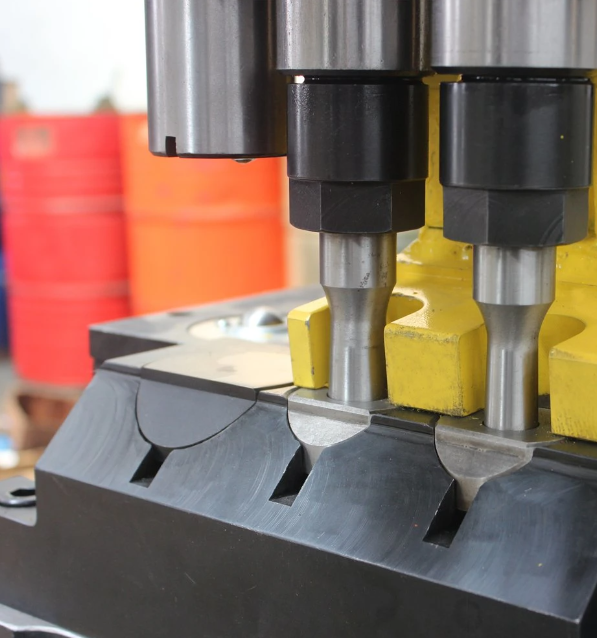

Фотогалерея
