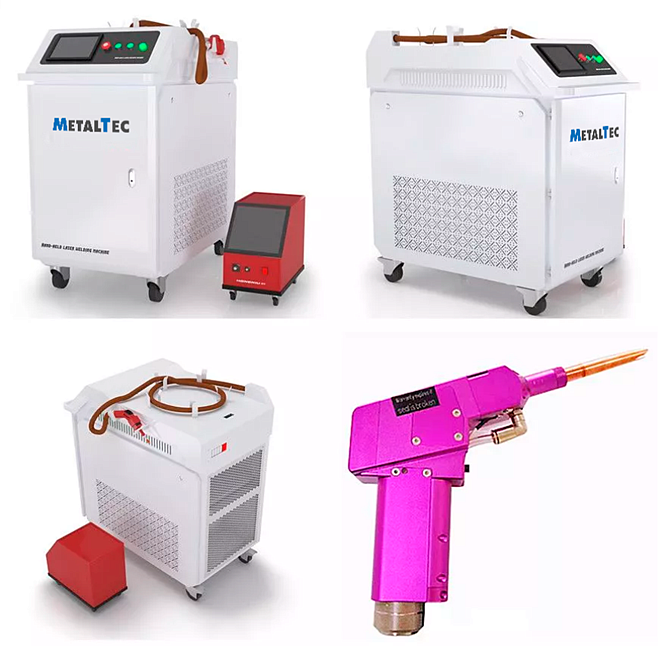

Оптоволоконная лазерная сварочная установка MetalTec WL 3000

НАЗНАЧЕНИЕ:

Сущность лазерного процесса сварки состоит в следующем: лазерное излучение направляется в фокусирующую систему, где фокусируется в пучок меньшего сечения и попадает на свариваемые детали, где частично отражается, частично проникает внутрь материала, где поглощается, нагревает и расплавляет металл, формируя сварной шов.

Достоинство лазерного излучения — высокая концентрация энергии: лазерная сварка проводится на плотностях мощности лазерного излучения Е=106 — 107 Вт/см2, что позволяет сваривать разные материалы с толщинами от нескольких микрометров до десятков миллиметров. При сварке изделий малых толщин от 0,05 до 1,0 мм сварка проходит с расфокусировкой лазерного луча.

Лазерную сварку производят сквозным и частичным проплавлением в любом пространственном положении. Сварка проводится непрерывным или импульсным излучением. При импульсном лазерном излучении сварной шов образуется сварными точками, их перекрытием на 30—90 %.

Лазерная сварка разделяется на три вида: микросварка (толщина или глубина проплавления до 100 мкм), мини-сварка (глубина проплавления от 0,1 до 1 мм) и макросварка (глубина проплавления более 1 мм).

Современные сварочные установки с  твердотельными лазерами проводят шовную сварку со скоростью до 5 мм/с с частотой импульсов около 20 Гц. Сварку проводят с использованием присадочных материалов (проволока диаметром около 1,5 мм, лента или порошок); присадка увеличивает сечение сварного шва.

Отличительные особенности:

• возможность сварки высокоточных конструкций;
• сварка без правок или механической обработки;
• высокая скорость сварки и производительность работ (стальной лист толщиной 20 мм электрической дугой сваривают со скоростью 15 м/ч за 5 - 8 проходов, при сварке непрерывным лазерным лучом лист сваривается со скоростью 100 м/ч за 1);
• высокая экологическая безопасность по сравнению с традиционной сваркой;
• минимальные температурные поводки и коробление металла (в сравнении с другими методами);
• хороший внешний вид, что важно, например, при сварке автомобильных кузовов.

Комплектация:

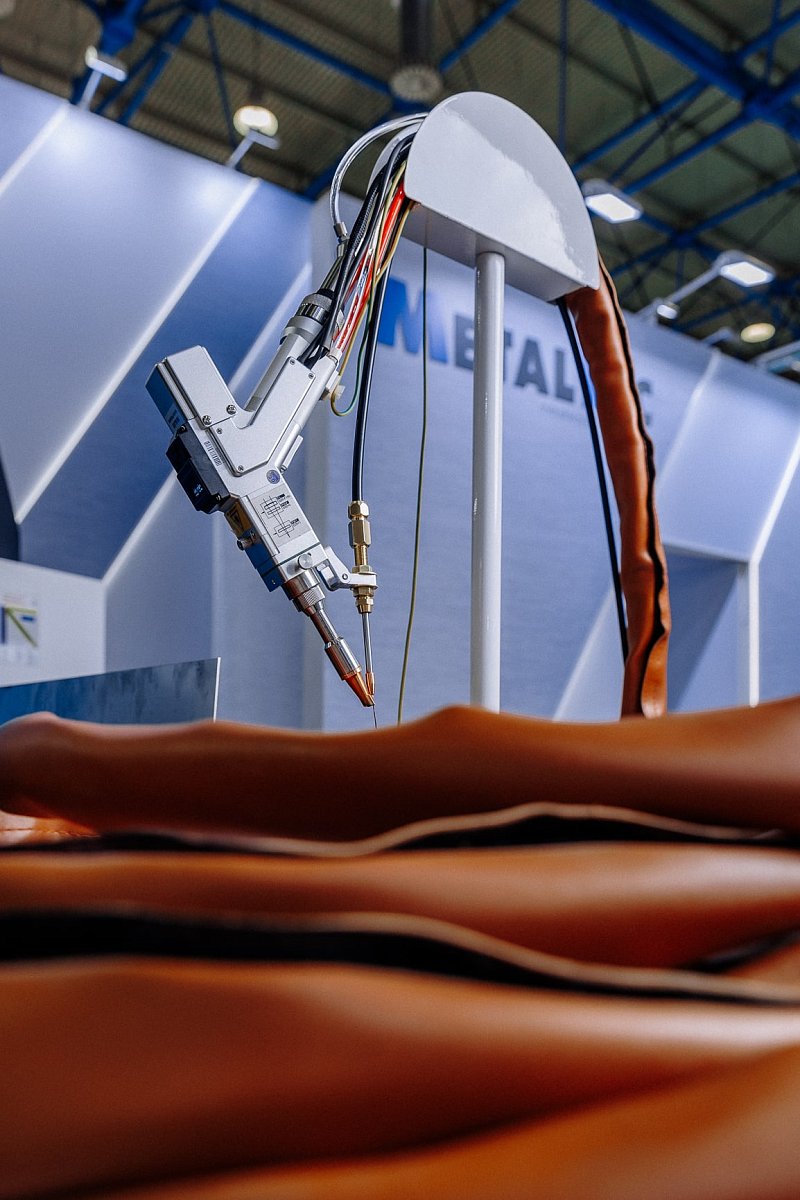

• Сварочный пистолет
• насадка для лазерной чистки

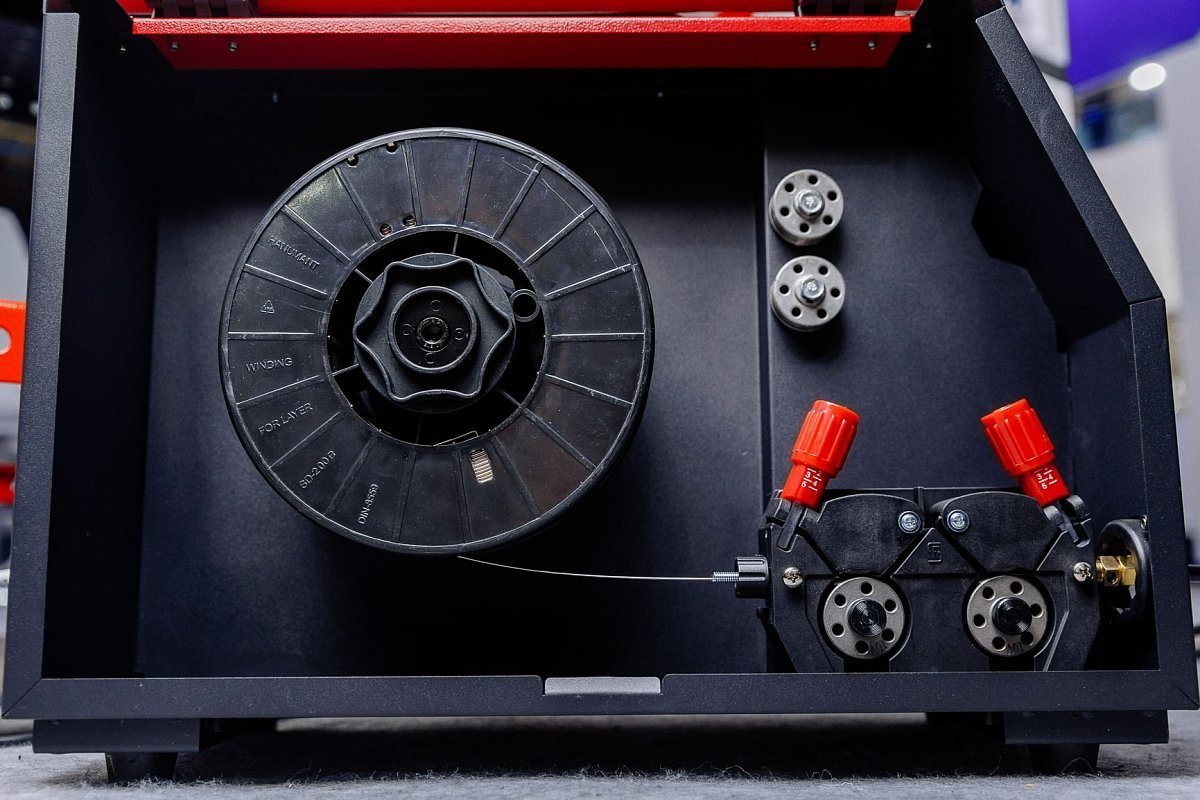

• устройство размотки и подачи проволоки
• водяной чиллер охлаждения

Технические характеристики
