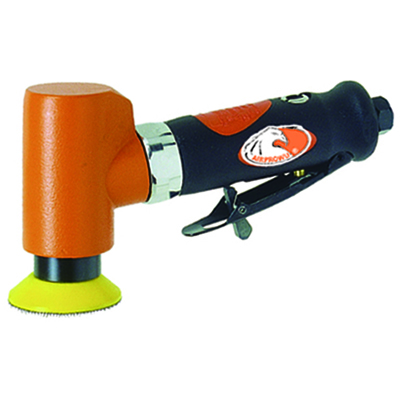

Шлифмашина пневматическая орбитальная AIRPRO SA4860

Характеристики

• Диаметр подошвы, мм: 50
• Диаметр орбиты, мм: 3
• Частота вращения на холостом ходу, об/мин: 15000
• Система пылеудаления: нет
• Расход воздуха, л/мин: 300
• Рабочее давление, бар: 6,3
• Масса, кг: 0,65

Пневматическая орбитальная шлифмашина – инструмент, с помощью которого можно производить шлифование различных материалов и с помощью которого можно получить высокое качество обработки поверхности.

Орбитальные шлифовальные машины используются в различных отраслях для обработки изделий из древесины, металла, в кузовном ремонте автомобилей и т.д..

Конструкция орбитальных шлифмашин очень проста. Орбиталка, так еë сокращенно называют на профессиональном сленге, состоит из пневмодвигателя, пускового клапана и опорной тарелки. В качестве абразивного материала используется круги из абразивной шкурки, которые крепятся на опорную тарелку. Крепление круга из абразивной шкурки к опорной тарелке может быть в двух вариантах, либо на клеевом слое, либо на липучке. При варианте крепления круга на клеевом слое поверхность тарелки имеет гладкую структуру из слоя ПВХ. При варианте крепления круга на липучке, поверхность тарелки имеет множество мелких крючков. На круге в свою очередь поверхность должна иметь ворсистую структуру. При присоединении круга к поверхности, крючки проникают в ворс. Происходит зацепление и фиксация. Разное качество обработки поверхности, можно обеспечить за счет использования абразивных кругов разной зернистости.

Опорная тарелка выполнена из каучука. Такой материал обеспечивает долгий ресурс тарелки. Он в меру эластичный и в тоже время обеспечивающий постоянство опорной поверхности для абразивного круга. За счет этих свойств опорной тарелки, обеспечивается щадящее шлифование и прогнозируемая величина снятия слоя с поверхности материала. Размеры опорных тарелок могут быть от 50 мм до 150 мм.

Орбитальные шлифовальные машины имеют очень высокие обороты вращения от 8000 до 12000 оборотов в минуту. Такие высокие обороты у орбитальных пневматических шлифмашин обеспечивают равномерную обработку поверхности материала. Чтобы при вращении абразивного круга в процессе шлифования на поверхности материала не оставались круговые следы, орбитальные шлифмашины оснащены эксцентрическим вращением. То есть, помимо основного кругового вращения круга машина имеет дополнительные радиусы эксцентрикового вращения круга, за счет которого происходит смещение круга в стороны. Орбитальные шлифмашины оснащаются несколькими эксцентриками 2,5 мм -5,0 мм – 9,5 мм. Для более тонкого шлифования необходим малый эксцентрик и наоборот.

По типу смазки у орбитальных шлифмашин пневмодвигатель может устанавливаться стандартного исполнения, которому необходимо принудительно подавать смазку с помощью устройства подготовки воздуха FRL и может устанавливаться пневмодвигатель не требующий смазки.

Еще важным свойством в орбитальных шлифовальных машинах является пылеотвод.

Существует три варианта компоновки орбитальных шлифмашин с функцией пылеотвода.

1 вариант самый простой – без пылеотвода. В таких шлифмашинах опорная тарелка и шлифовальный круг не имеют пылеотводящих отверстий.
2 вариант – с принудительной системой пылеотведения. Опорные тарелки и круги имеют отверстия для пылеотвода. К таким орбиталкам возможно подключение пылесоса. При шлифовке вся пыль и снятые частицы вытягиваются через отверстия в тарелке и улавливаются в пылесосе.
3 вариант – орбитальные шлифмашины с самогенерацией. Опорные тарелки в этих машинах также имеют отверстия для отвода частиц и пыли. Особенность этих машин заключается в том, что в конструкцию таких машин встроена крыльчатка, которая сама создает поток улавливания частиц. Такие машины комплектуются мешком для сбора пыли, а подключения пылесоса не требуют.
По конфигурации борфрезы и абразивные шлифовальные головки имеют множество форм: сферические, конические, цилиндрические, сфероконические, сфероцилиндрические, эллипсовидные. По типу исполнения борфрезы подразделяются на монолитные и на оправке.
