Станок для заточки дисковых пил SSG 600

Станок для заточки дисковых пил SSG 600

• Заточка дисковых пил и дисковых фрез до 700 мм.
• Заточка передней и задней грани зуба под различными продольными и поперечными углами.
• Плавная регулировка углов.
• Перемещение затачиваемого зуба толкателем
• Точная регулировка толщины стачиваемого слоя
• Быстросъемные фланцы заточных кругов

Станки серии SSG-600 предназначен для заточки пильных дисков и дисковых фрез диаметром от 100 до 700 мм* по передней и задней граням зуба пилы под различными продольными и поперечными углами. На станке SSG-600 можно затачивать зубья большинства дисковых пил: — для раскроя ламинированного и не ламинированного листового материала (ДСтП, МДФ, фанеры, ДВП, оргстекла, пластмассы и т.д.) — для продольного, поперечного и смешанного пиления древесины — для продольного пиления древесины с боковыми фуговальными ножами — для пиления пластмасс — для пиления композитных материалов — для пиления цветных металлов (с отрицательным передним углом заточки) — для пиления стального профиля — и.др.* Типы зубьев, затачиваемые на станке SSG-600: — F прямые зубья — WS попеременно-скошенные — ТR трапециевидные — TR-F трапеция-прямой зуб — FZ полутрапециевидные зубья — DS треугольные зубья — по металлу — типы А, В, С, AW, BW (только плоскостная заточка) — HZ дупловит (только по задней грани) — и.др.* *- возможность заточки специализированных пил либо иных диаметров и типов зубьев узнавайте у специалистов Kaindl На точность позиционирования затачиваемого зуба пилы не влияет разношаговость резцов благодаря специальной конструкции толкателя. В зависимости от материала и требуемой шероховатости затачиваемой поверхности на станке могут быстро переустанавливаться абразивные круги.

Станок SSG-600 изготавливается в следующих исполнениях:

SSG-600 M-LF настольное ручное исполнение.

Настройка продольных, поперечных углов заточки, шага зубьев и величины съема, а так же процесс заточки осуществляется вручную. SSG-600 A-DC полуавтоматическое настольное исполнение. Настройка продольных, поперечных углов заточки, шага зубьев и величины съема осуществляется вручную. Процесс заточки происходит автоматически.

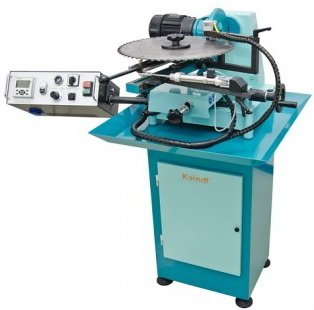

SSG-600 A-DC полуавтоматическое исполнение на тумбе.

Настройка продольных, поперечных углов заточки, шага зубьев, длины заточки и величины съема осуществляется вручную. Процесс заточки происходит автоматически при помощи пневмоцилиндров. Рабочие и обратные скорости перемещения зуба толкателем и подача заточки могут регулироваться отдельно, что позволяет отрегулировать станок на оптимальное соотношение скорость и качество заточки. Данная комплектация станка оснащена тумбой с поддоном для сбора охлаждающей жидкости и может быть дополнительно оснащена устройством для подачи охлаждающей жидкости в зону заточки. ** - другие диаметры по запросу

Технические характеристики:

• Диапазон заточки пильных дисков, мм 100-600**
• Передний угол, град. −8‘ ÷ +25°
• Задний угол, град. max 30°
• Угол наклона затачиваемой грани (угол поворота двигателя), град. max ±45°
• Переходные кольца под посадочные отверстия (под заказ любые диаметры), мм 25,30,32,35,40,50,70,75
• Толщина толкателя зуба, мм 4,0
• Двигатель 220 В, 50-60 Гц, 0,18 кВт
• Частота вращения заточного круга, мин-1 2850
• Параметры заточного круга, мм 150×20
• Необходимое давление сжатого воздуха, атм. (для п/автоматических моделей) 6-8
• Габариты станка (SSG-600 M-LF/ SSG-600 A-DC), см 60×57×40 / 120×60×135
• Габариты упаковки (SSG-600 M-LF/ SSG-600 A-DC), см 70×60×55 / 120×800×65
• Масса (SSG-600 M-LF/ SSG-600 A-DC), кг 67 / 120
