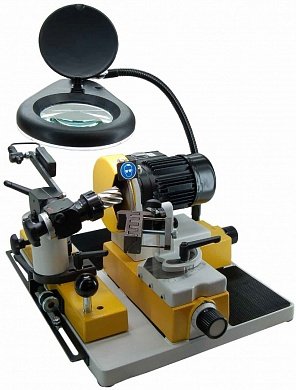

Универсальный заточной станок BKS

Универсальный заточной станок BKS

Повышенная точность заточки Универсальная призма для крепления инструмента 1-20 мм Крепление призмы на «ласточкин хвост» с доп. фиксацией Плавная регулировка заднего угла (затыловки) Плавная регулировка угла при вершине по шкале Подвижная каретка с угловым цанговым делительным патроном Ходовые винты повышенной точности Прецизионные направляющие суппортов Быстросъемные фланцы заточных кругов

Универсальный станок BKS предназначен для заточки различного режущего инструмента металлообрабатывающих, деревообрабатывающих и др. производств. Станок BSM-20 SZ представляет собой комбинацию двух заточных станков:

сверлозаточного станка BSM-20 с самоцентрирующей призмой для крепления осевого инструмента (сверла, фрезы) с цилиндрическим хвостовиком диаметром от 1 до 20 мм, и универсального заточного станка для осевого многорезцового инструмента KBS-2. Описание станка BSM-20 и его функций см. на стр. 2 настоящего каталога. Используя угловой цанговый патрон с делительным устройством на станке BKS можно закреплять и затачивать различный осевой торцовый многорезцовый инструмент*: — корончатые фрезы (сверла) — концевые фрезы — машинные сверла для сверлильно-присадочных станков — и другой осевой многорезцовый инструмент, требующий заточки по торцевой части и прямолинейной заточки боковой поверхности*. Станок BKS может затачивать торцевые режущие части резцов осевого инструмента по передней и задней грани под различными продольными и поперечными углами, а так же межрезцовые впадины, полностью формировать геометрию резцов фрезы со сломанными зубьями. Модель BKS имеет три подвижных суппорта. 1. Поперечный суппорт (ход 70 мм по оси X) с мотором и заточным кругом. Перемещение его осуществляется при помощи высокоточного ходового винта с рукояткой. 2. Суппорт с универсальным призматическим зажимным устройством (ход 45 мм по оси Y). Перемещение так же осуществляется при помощи высокоточного ходового винта с рукояткой. 3. Перемещение третьего суппорта 280 мм со стойкой угловой делительной головки (по оси Y) осуществляется вручную до регулируемого ограничителя хода. Упор имеет винтовую точную регулировку для настройки глубины захода заточного круга и демпфер для замедления движения в конце рабочего хода и предотвращения жесткого удара упора об ограничитель хода. На этом суппорте установлена регулируемая стойка с угловой головкой с поворотным делительным устройством для базирования затачиваемого инструмента и поворота его на определенный шаг резца. Угловая головка имеет плавную регулировку по двум осям (вертикальной и горизонтальной) что позволяет ее установить под любым углом по отношению к заточному кругу. Делительное устройство имеет сменные делительные кольца, устанавливаемые соответственно количеству резцов затачиваемого инструмента. Съемная вертикальная стойка угловой головки может регулироваться в поперечном направлении по отношению к перемещению суппорта, что позволяет настраивать станок на различную длину инструмента. Установка затачиваемого инструмента в патроне может быть произведена по лазерному указателю, входящему в стандартное оснащение станка. Станок оснащен быстросъемными фланцами, что позволяет быстро менять круги разной зернистости, формы и материала без переустановки круга на фланцах и, соответственно потери точности установки круга.

Технические характеристики:

• Призматическое зажимное устройство
• Диаметр цилиндрического хвостовика зажимаемого в самоцентрирующей призме, мм 1-20
• Ход подвижного суппорта призматического зажима (ось Y), мм 45
• Цанговая угловая делительная головка
• Максимальная длина инструмента, мм 100**
• Максимальный диаметр цилиндрического хвостовика инструмента, мм 20
• Угол поворота угловой головки вокруг вертикальной оси, º 360
• Угол поворота угловой головки вокруг горизонтальной оси, º 90
• Ход подвижного суппорта угловой делительной головки (ось Y), мм 280
• Шлифовальный узел
• Ход подвижного суппорта двигателя (ось Х), мм 70
• Параметры заточного круга, мм 125×20×20 (max)
• Частота вращения абразивного круга, мин-1 2840
• Мощность электродвигателя, Вт 120
• Габариты, мм 500×450×310
• Масса, кг 43
